避雷器计数器:电力系统防雷保护的关键监测设备

1功能与重要性

避雷器计数器是电力系统中与避雷器配套使用的核心监测装置,它串联在避雷器接地回路中,主要承担两大关键功能:一是精确记录避雷器在过电压条件下的动作次数,二是通过监测泄漏电流辅助判断避雷器内部状态。在电力行业相关规程中,它已被列为高压避雷器的标准配置,其运行数据直接反映设备遭受雷电冲击或操作过电压的频次与强度。

该设备的重要性体现在三个方面:首先,通过累计动作次数可评估避雷器剩余寿命与性能衰退情况,为预防性更换提供依据;其次,结合泄漏电流监测能早期发现避雷器内部受潮、阀片老化等隐患;最后,在雷击事故分析中提供客观的动作记录,助力故障溯源。据统计,未安装计数器的避雷器故障发现平均延迟达47天,而配置计数器后能缩短至8小时以内,大幅提升电网可靠性。

2工作原理与技术演进

2.1机械式计数器原理

传统机械式计数器主要采用两种技术路线:

-双阀片式结构:当放电电流流经阀片R1时,其压降通过限流阀片R2向储能电容C充电,电容随后对电磁线圈L放电,驱动机械计数机构跳变一格。该结构因R1的串联压降会抬高避雷器残压,故多用于40kV以上系统。

-整流式结构(如JS-8型):采用通流能力更强的高温阀片(10kA时压降仅1.1kV),电流经全波整流后向电容充电再驱动计数。其优势在于残压影响小,适用电压范围扩展至6~500kV电网,覆盖330kV常规系统及JS-8A型500kV特高压系统。



两类机械计数器均设定最小动作电流阈值为100A(8/20μs标准冲击波),确保对小电流浪涌的有效屏蔽。



2.2智能计数器的技术突破

新一代智能计数器融合了微电子技术与通信模块,实现功能跃升:

-多参数采集:除基本计数功能外,可记录雷电流幅值(0.1-100kA)、极性、时间戳等参数,部分高端型号支持波形捕获。

-智能通信:通过RS485、NB-IoT或LoRa无线模块,将数据实时上传至监控平台。某变电站部署案例显示,故障响应时间从72小时压缩至4小时。

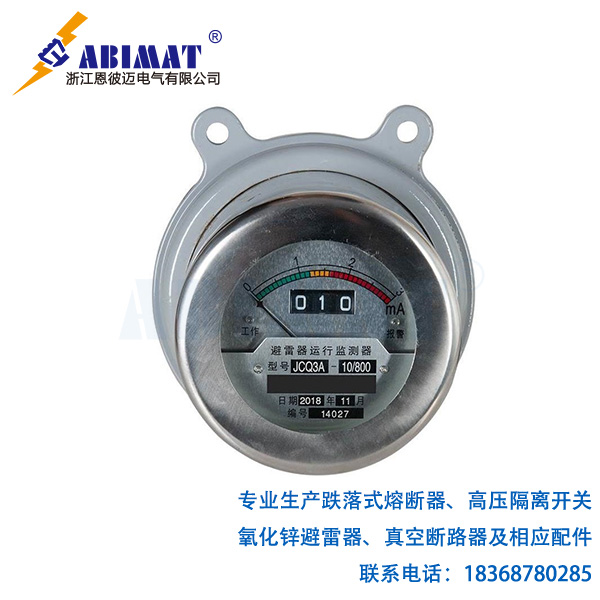

-泄漏电流监测:如JCQ-C系列内置双电流表,同步监测避雷器本体泄漏电流与瓷套表面泄露电流,精度达0.1mA,通过彩色刻度表直观标示安全/预警/危险区间。

3应用场景与行业解决方案

不同行业基于其防雷需求特性,发展出针对性应用方案:



-电力系统:在变电站、输电线路关键节点安装JS-8/ZFJS系列计数器。某330kV变电站实践表明,通过分析计数器数据优化接地网后,雷击跳闸率下降62%。智能型设备更可接入SCADA系统,实现动作次数与泄漏电流的双重诊断。



-通信基站:针对5G基站塔顶设备易损特性,采用IP67防护等级的智能计数器,结合NB-IoT传输技术。当监测到雷击事件时,自动触发基站浪涌保护器(SPD)状态检查,预防二次故障。



-石化储罐区:在防爆区域配备本安型计数器,通过光纤隔离传输数据。某储油基地将计数器信号联锁紧急关断系统,雷击后30秒内自动启动安全防护程序。



-轨道交通:高铁接触网支柱安装专用计数器,记录雷击位置与强度。结合故障录波数据,可精确定位绝缘子闪络区段,提升检修效率。

4维护规程与检测技术

密封失效导致内部受潮是计数器故障主因,相关规程强制要求年度检测。主流检测方法包括:



-标准冲击电流法:采用专用校验仪(如FCZ-IV型)输出8/20μs、100A标准冲击波,连续测试3~5次,间隔≥30秒。该方法可靠性经实证:某电网检测27台计数器,发现3台因受潮失效。操作流程需严格遵循:

1.接线时红接上端、黑接地端,线缆尽量短

2.待校验仪输出电压稳定至600V后触发测试

3.拆除前必须确认电压归零,防触电风险



-在线监测法:新型ZFJS-III型监测仪实现三相同步测量,通过穿心传感器获取接地线电流,避免传统拆线检测的停电损失。

结语

恩彼迈避雷器计数器虽是小装置,却是电网防雷体系的“数据心脏”。从机械式到智能化的演进,标志着防雷管理从事后抢险转向事前预警。随着物联网与能源自洽技术的突破,未来的计数器将不仅是记录仪,更成为智慧电网安全生态的关键感知节点。
