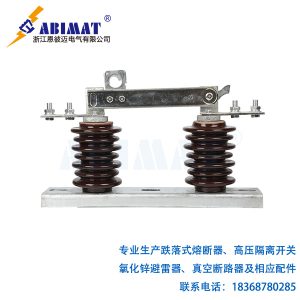

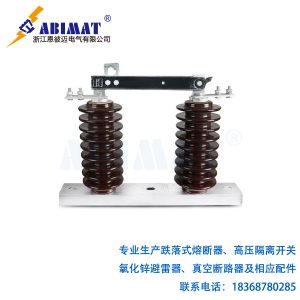

ABG4型户外高压隔离开关

ABG4 型高压隔离开关是恩彼迈电气在 GW9 高压隔离开关基础上开发的一款单极结构的高压开关设备。它主要在户外 10 至 24KV 的线路网络中，于有电压无负载的情况下发挥分、合电路的重要作用。

该隔离开关设有固定拉钩和自锁装置，具备灵活可靠的特性，操作时采用绝缘钩棒，极大地提高了操作的安全性。其中，防污型的隔离开关更是能满足重污秽地区用户的需求，有效地解决了隔离开关在运行中可能出现的污闪问题，确保了设备在恶劣环境下的稳定运行。

ABG4 型隔离开关由底座、支柱绝缘子、导电部分和机构部分组成。其采用闸刀式结构进行分合闸操作，从而实现对电路的切断和闭合。每相闸刀由两片导电刀片组成，刀片两侧外部装有压缩弹簧，通过调节弹簧的高度，可以精准地获得开关闸刀所需的接触压力，确保良好的导电性能和稳定的连接。

在分合闸操作过程中，当需要分闸时，绝缘钩棒扣住隔离开关锁钩，向分闸方向拉动，解开自锁装置后带动与之相连的导电板旋转，从而实现分闸动作。而合闸时，绝缘钩棒顶住隔离开关锁钩带动转轴旋转，使与之相连的导电板转动至合闸位置，此时自锁装置将隔离开关锁定在合闸位置，确保合闸状态的稳定可靠。

总之，ABG4 型隔离开关以其独特的设计、可靠的性能和便捷的操作，在高压线路网络中发挥着重要的作用。
