ZW32-12 户外高压真空断路器

恩彼迈电气 ZW32-12户外高压真空断路器是一款性能卓越的户外配电设备,在电力系统中发挥着重要作用。

ZW32-12 户外高压真空断路器概述:

  1. 额定参数
    • 真空断路器额定电压为 12KV,符合高压配电系统的标准要求。
    • 三相交流 50Hz 的工作频率,与我国电力系统的标准频率一致,确保设备与电网的兼容性。
  1. 主要功能
    • 开断功能:能够安全、可靠地开断电力系统中的负荷电流、过载电流及短路电流。在电路出现故障时,迅速切断故障电流,保护电力系统和设备的安全。
    • 关合功能:可以在需要时关合电路,实现电力系统的正常运行和设备的投入。
  1. 适用场景
    • 变电站:作为变电站中的重要设备,用于保护和控制进出线电路,确保变电站的安全运行。
    • 工矿企业配电系统:在工矿企业的配电系统中,起到保护和控制电力负荷的作用,满足企业生产对电力的需求。
    • 农村电网频繁操作的场所:由于农村电网的负荷变化较大,操作频繁,该断路器的体积小、重量轻、防凝露、免维护等特点使其特别适用于农村电网。

ZW32-12 户外高压真空断路器特点:

  1. 体积小、重量轻
    • 占用空间小,便于安装和布局。在户外安装时,不会对周围环境造成过多的影响。
    • 重量轻,方便运输和安装,降低了安装成本和劳动强度。
  1. 防凝露
    • 采用特殊的设计和材料,能够有效防止凝露的产生。在潮湿的气候条件下,避免因凝露导致的绝缘性能下降和设备故障。
  1. 免维护
    • 具有良好的可靠性和稳定性,不需要频繁的维护和保养。减少了维护成本和停电时间,提高了电力系统的运行效率。
  1. 适应恶劣环境
    • 能够适应较恶劣的气候条件和污秽环境,如高温、低温、风沙、雨雪等。在恶劣环境下仍能保持良好的性能,确保电力系统的安全运行。

ZW32-12 户外高压真空断路器技术优势:

  1. 真空灭弧技术
    • 采用真空灭弧室,利用高真空环境实现电流的开断和关合。真空灭弧具有熄弧能力强、电弧能量小、寿命长等优点。
  1. 先进的操动机构
    • 配备高性能的操动机构,动作迅速、准确、可靠。能够满足电力系统对断路器快速分合闸的要求,提高电力系统的稳定性。
  1. 智能化控制
    • 可实现智能化控制,具备远程监测、控制和保护功能。通过通信接口与电力系统的自动化系统连接,实现对断路器的远程操作和管理。
  1. 高绝缘性能
    • 采用优质的绝缘材料和设计,确保断路器具有高绝缘性能。在高压环境下,能够有效防止漏电和放电现象,保障人员和设备的安全。

ZW32-12 户外高压真空断路器应用场景:

随着我国电力系统的不断发展和升级,对户外高压真空断路器的需求也在不断增加。恩彼迈电气 ZW32 - 12 户外高压真空断路器以其优异的性能和特点,在电力系统中具有广阔的应用前景。
  1. 智能电网建设
    • 随着智能电网的建设,对断路器的智能化要求越来越高。该断路器的智能化控制功能能够满足智能电网的需求,为智能电网的建设提供有力支持。
  1. 新能源接入
    • 随着新能源的快速发展,如风力发电、太阳能发电等,对电力系统的稳定性和可靠性提出了更高的要求。该断路器能够适应新能源接入带来的变化,为新能源的安全接入和稳定运行提供保障。
  1. 农村电网改造
    • 农村电网改造是我国电力系统建设的重要任务之一。该断路器的体积小、重量轻、防凝露、免维护等特点,使其特别适用于农村电网改造,为农村地区的电力供应提供可靠的保障。

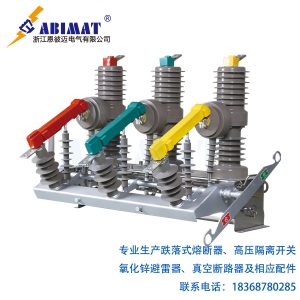

ZW32-12户外高压真空断路器1-恩彼迈
ZW32-12户外高压真空断路器2-恩彼迈
ZW32-12户外高压真空断路器3-恩彼迈
ZW32-12户外高压真空断路器4-恩彼迈

ZW32-12 户外高压真空断路器技术参数:

项目单位数据
额定电压kV12kV
额定电流A630A
额定频率Hz50Hz
额定短路开断电流kA20kA
额定峰值耐受电流(峰值)kA50kA
额定短时耐受电流kA20kA
额定短路关合电流(峰值)kA50kA
机械寿命10000次
额定短路开断电流开断次数≧30次
工频耐受电压一分钟:(湿)(干)相间、对地/断口kV42kV/48kV
雷电冲击耐受电压(峰值)相间、对地/断口kV75kV/85kV
二次回路一分钟工频耐压kV2kV
