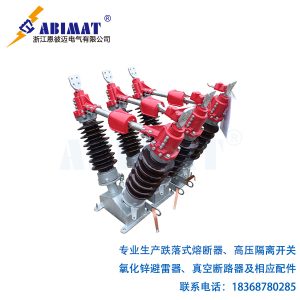

恩彼迈电气GW5 型高压隔离开关具有独特的设计和功能特点。该高压隔离开关为双柱水平断口中间开启式结构,并且可以在一侧或两侧附装接地开关,极大地增强了其在电力系统中的适用性和安全性。
对于 90° 传动的隔离开关,采用 CS17 型人力操作机构进行三联动操作,操作便捷高效。而 180° 传动的隔离开关则可选用 CJ6 型电动机操动机构或 CS17G 型人力操作机构进行三联动操作,为用户提供了多种操作选择。接地开关采用 CS17G 型人力操动机构进行三联动操作,确保接地操作的可靠进行。
该隔离开关属于双柱 V 形水平开启式,每个单极由基座、支柱绝缘子、出线座及触头等部分组成。两个支座成 50° 夹角,两支柱绝缘子也相互呈一定夹角地安装在基座两端的轴承上,且与基座垂直,这种独特的安装方式保证了结构的稳定性和可靠性。主导电部分分别安装在两支柱绝缘瓷瓶上方,能够随支柱绝缘瓷瓶作约 90° 转动,实现电路的接通和断开。
开关出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上,接线板可供用户连接线路之用。中间触头部分的触指成对装配,采用自力型触指,形式为转入式,这种设计能够减少分、合闸时触头与触指间的磨损,从而提高使用寿命。
当隔离开关附有接地开关时,主导电回路与接地开关的连锁通过基座上的扇形板与弧形板来保证。在主导电回路合闸时,接地开关不可合闸;接地开关合闸时,主导电回路也不可合闸,这样有效地防止了误操作,确保了电力系统的安全运行。
GW5型户外高压隔离开关技术参数:
项目 | 单位 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
额定电压 | kV | ||||||||||||
额定绝缘水平 1分钟工频耐受电压(有效值)对地 | kV | ||||||||||||
额定绝缘水平 1分钟工频耐受电压(有效值)断口 | kV | ||||||||||||
额定绝缘水平 雷电冲击耐受电压(峰值)对地 | kV | ||||||||||||
额定绝缘水平 雷电冲击耐受电压(峰值)断口 | kV | ||||||||||||
额定频率 | Hz | ||||||||||||
额定电流 | A | ||||||||||||
额定短时耐受电流 | kA | ||||||||||||
额定峰值耐受电流 | kA | ||||||||||||
额定短路持续时间 主刀/地刀 | S | ||||||||||||
额定端子机械负荷 水平纵向负荷 | N | ||||||||||||
额定端子机械负荷 水平横向负荷 | N | ||||||||||||
额定端子机械负荷 垂直力 | N | ||||||||||||
爬电距离 | mm | 1256mm | 2248mm | 3906mm |
