ZW32-12M 户外永磁式高压真空断路器

恩彼迈电气 ZW32-12M 智能型永磁真空断路器是一款性能卓越的户外配电设备,该真空断路器额定电压为 12KV,三相交流 50Hz,符合户外配电设备的标准要求。适用于变电站及工矿企业配电系统中作保护和控制之用,以及农村电网频繁操作的场所。这意味着该断路器能够在不同的电力系统环境中稳定运行,为各类用户提供可靠的电力保护。

ZW32-12M 户外永磁式高压真空断路器智能化控制功能:

  1. 功能丰富:除了具有就地开关状态控制、三段式过流保护、三次自动重合闸等基本功能外,还配备了 RS - 485 通讯接口,实现了遥测、遥调、遥控、遥讯等功能。这使得该断路器能够适应各种规模的自动化配电系统,提高了电力系统的智能化水平和管理效率。
  1. 遥测功能:可以远程测量断路器的各种电气参数,如电流、电压、功率等,为电力系统的监测和分析提供数据支持。
  1. 遥调功能:能够远程调整断路器的保护参数和控制设置,满足不同电力系统运行条件下的需求。
  1. 遥控功能:实现远程控制断路器的分合闸操作,提高了电力系统的操作便捷性和响应速度。
  1. 遥讯功能:可以远程传输断路器的状态信息和故障报警,便于运维人员及时了解设备运行情况,采取相应的维护措施。

ZW32-12M 户外永磁式高压真空断路器永磁式操作机构:

  1. 先进技术:采用目前最先进的永磁式操作机构,相比传统的弹簧机构具有诸多优势。
  1. 机械寿命长:机构零部件不磨损,机械寿命可达到 30000 次,是普通弹簧机构的 3 倍。这大大减少了设备的维护和更换成本,提高了设备的可靠性和使用寿命。
  1. 可靠性高:永磁机构机械零件数量比弹簧机构减小了 70%,减少了故障点,开关的可靠性得到大幅度提高。同时,永磁机构的动作速度快、精度高,能够更好地满足电力系统对断路器快速分合闸的要求。

ZW32-12M 户外永磁式高压真空断路器全密封结构设计:

  1. 防护性能好:该断路器的真空灭弧室、操作机构及操作连杆全密封在断路器底座内,有效地防止了外界环境因素对断路器内部零件的影响。特别是解决了凝露对断路器零件的锈蚀问题,提高了设备的可靠性和使用寿命。
  1. 免维护:产品可以达到 10 年内免维护,减少了维护成本和停电时间,提高了电力系统的运行效率。

ZW32-12M 户外永磁式高压真空断路器小型化结构:

  1. 创新设计:断路器采用新型复合固体绝缘材料,将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱。这种设计彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾,使得产品结构更加紧凑,占用空间更小。
  1. 内部无凝露、机构无锈蚀:小型化结构设计使得断路器内部空间更加封闭,有效地防止了凝露的产生和机构的锈蚀。同时,新型复合固体绝缘材料具有良好的绝缘性能和耐候性,能够在各种恶劣的环境条件下稳定运行。

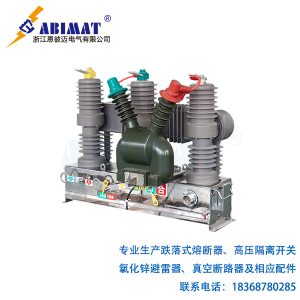

ZW32-12M户外永磁式高压真空断路器1-恩彼迈
ZW32-12M户外永磁式高压真空断路器2-恩彼迈
ZW32-12M户外永磁式高压真空断路器3-恩彼迈
ZW32-12M户外永磁式高压真空断路器4-恩彼迈

ZW32-12 户外高压真空断路器技术参数:

项目单位数据
额定电压kV12kV
额定电流A630A、1250A
额定频率Hz50Hz
额定短路开断电流kA16kA、20kA
额定短时耐受电流kA16kA、20kA
额定峰值耐受电流(峰值)kA40kA、50kA
稳定短时持续时间s4s
额定短路关合电流(峰值)kA40kA、50kA
工频耐压一分钟 相间、对地 kV42kV
工频耐压一分钟 断口kV48kV
雷电冲击耐压 相间、对地kV75kV
雷电冲击耐压 断口kV85kV
额定操作顺序分 -0.3s- 合分 -180s 合分
额定电流开断次数1000次
额定短路电流开断次数50次
机械寿命30000次
二次回路 一分钟 工频耐压(电子器件除外)V2000V
