ABG3 型户外高压隔离开关,作为恩彼迈电气在 GW9 型高压隔离开关基础上精心研发的产品,在 10(12、15、24)kV 高压输配电线路中发挥着至关重要的作用。
此隔离开关主要供三相线路系统单相使用,具有结构简单、经济实惠且使用方便等显著优点。其额定电流涵盖多个规格,包括 200、400、600、800、1000 以及 1250 安,能够满足不同场景下的电力传输需求。

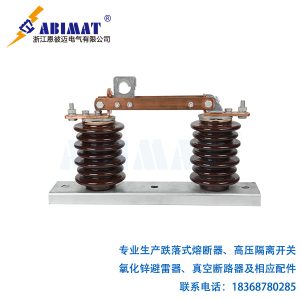

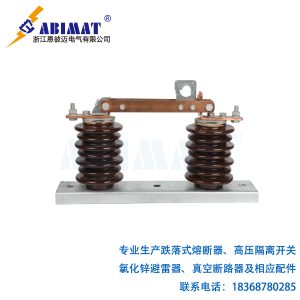

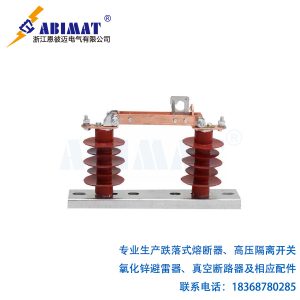

ABG3 型隔离开关主要由底座、支柱绝缘子、导电部分和机构部分组成。其中,底座为整个装置提供稳定的支撑;支柱绝缘子确保了电气绝缘性能,保障线路的安全运行;导电部分则负责电流的传输。该隔离开关采用闸刀式结构进行分合闸操作,从而实现对线路的切断和闭合。每相闸刀由两片导电刀片组成,刀片两侧外部装有压缩弹簧,通过调节弹簧的高度,可以精准地获得开关闸刀所需的接触压力,确保良好的导电性能和稳定的连接。
在操作方面,当需要进行分合闸操作时,只需使用绝缘钩棒操作机构部分即可进行相应的合分运动。同时,闸刀设有自锁装置,进一步提高了操作的安全性和可靠性,有效防止误操作带来的风险。
总之,ABG3 型户外高压隔离开关以其可靠的性能、灵活的设计和便捷的操作,为高压输配电线路的安全稳定运行提供了有力保障。
ABG3型户外高压隔离开关技术参数:
额定电压 | 额定电流 | 极限通过电流 峰值 | 极限通过电流 有效值 | 10s热稳定电流 | 接触压力 |
---|---|---|---|---|---|
10kV | 200A | 5kA | 9kA | 5kA | 32kgf~36kgf |
12kV | 400A | 21kA | 15kA | 10kA | 32kgf~36kgf |
15kV | 600 A(630A) | 35kA | 25kA | 14kA | 34kgf~38kgf |
24kV | 1000A | 50kA | 35kA | 20kA | 50kgf~60kgf |
