ZW32-12F 智能型真空断路器(看门狗)

恩彼迈电气 ZW32 - 12F 智能型真空断路器又称看门狗,是一款极具创新性的新型产品。

ZW32-12F 智能型真空断路器功能:

这款分界断路器将真空断路器、分界断路器、分段器四大开关功能集于一体,成为一种多功能智能化装置产品。其主要配置包括真空分界断路器本体、MGK16 型控制器以及外置电压互感器(在配网自动化环网线路中可选双侧 PT)三大部分。
  1. 真空断路器功能:能够安全可靠地开断和关合电路中的电流,为电力系统提供基本的保护和控制功能。
  1. 分界断路器功能:可以准确判断线路的分界点,在发生故障时快速隔离故障区域,避免故障范围扩大,提高供电可靠性。
  1. 分段器功能:能够将线路进行分段,便于在故障发生时进行分段检修和负荷调配,提高线路的运行效率和灵活性。

ZW32-12F 智能型真空断路器应用场景:

该真空断路器广泛应用于 10kV 城市、农村配电网架空环网线路中,可作为分段隔离开关、联络开关,实现环网线路负荷调配的自动化。在大用户供电的分支线路中,它又可作为分界开关(俗称看门狗),在馈线架空配电网路中用作分界断路器分段器。
  1. 城市配电网:在城市的电力网络中,该产品可以提高供电的可靠性和稳定性,减少停电时间,满足城市居民和企业对电力的高需求。
  1. 农村配电网:对于农村地区的架空环网线路,该产品能够适应农村电网的特点,如线路较长、负荷分散等,为农村地区提供可靠的电力供应。
  1. 大用户供电分支线路:对于大用户的供电分支线路,该产品可以有效地保护用户的电力设备,避免因线路故障而影响用户的正常生产和生活。

ZW32-12F 智能型真空断路器技术特点:

  1. 远程管理模式:具备远程管理功能,通过通信网络可以实现对断路器的远程监控和操作。这使得电力运维人员可以在远程控制中心对设备进行实时监测和控制,提高了运维效率和响应速度。
  2. 保护控制功能:能够可靠判断、检测界内毫安级零序电流及相间短路故障电流,并实现自动切除单相接地、故障和相间短路故障。这种保护控制功能可以快速准确地隔离故障,保护电力系统和设备的安全。
  1. 通讯功能:具备良好的通讯功能,可以与电力系统的自动化系统进行数据交换和信息共享。这有助于实现电力系统的智能化管理和优化运行。

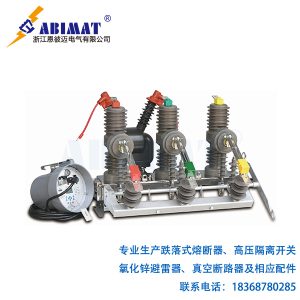

ZW32-12F(G)智能型户外高压真空断路器(看门狗)1-恩彼迈

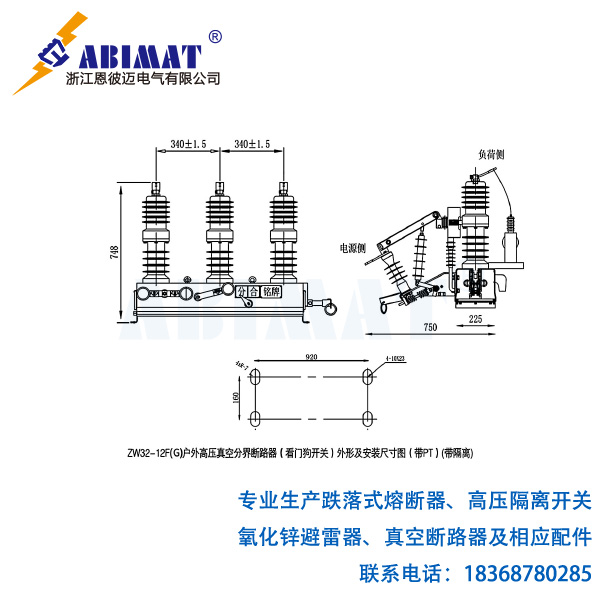

ZW32-12F(G)智能型户外高压真空断路器(看门狗)2-恩彼迈

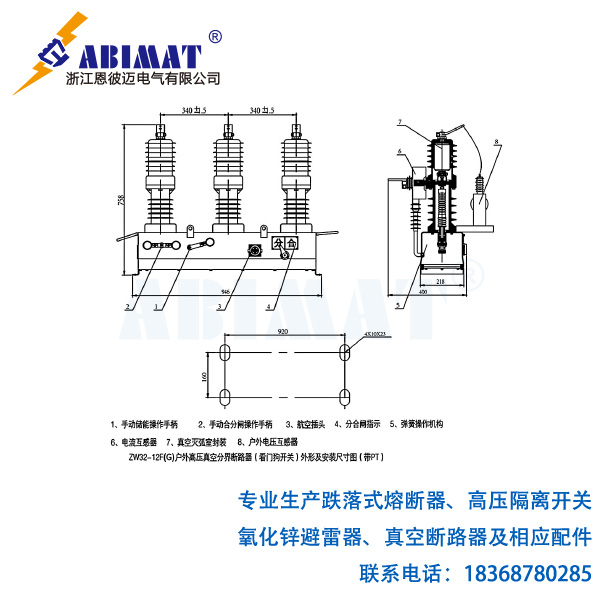

ZW32-12F(G)智能型户外高压真空断路器(看门狗)3-恩彼迈

ZW32-12F智能型真空断路器(看门狗)技术参数:

项目单位数据
额定电压kV12kV
额定电流A630A、1250A
额定频率Hz50Hz
额定短路开断电流kA16kA、20kA
额定短时耐受电流kA16kA、20kA
额定峰值耐受电流(峰值)kA40kA、50kA
稳定短时持续时间s4s
额定短路关合电流(峰值)kA50kA
工频耐压一分钟 相间、对地 kV42kV
工频耐压一分钟 断口kV48kV
雷电冲击耐压 相间、对地kV75kV
雷电冲击耐压 断口kV85kV
额定操作顺序分 -0.3s- 合分 -180s 合分
额定电流开断次数1000次
额定短路电流开断次数50次
机械寿命1000次
二次回路 一分钟 工频耐压(电子器件除外)V2000V
