恩彼迈电气所研发的负荷型跌落式熔断器在传统跌落式熔断器结构的基础上实现了创新性的突破,通过增加灭弧罩负荷开断装置,极大地拓展了其在电力系统中的应用功能与性能表现。
当面临熔断器需要开断负荷的情形时,其独特的操作流程彰显出精妙的设计原理。操作人员借助绝缘杆拉开动触头,在此瞬间,辅助触头仍保持接触状态,确保了电路的连续性。随后,进一步利用绝缘杆持续拉动触头,使得辅助触头也随之分离,此过程中便会在辅助触头之间产生电弧。而此时,灭弧罩开始发挥关键作用,它能够有效地消逝电弧的能量,同时自身产生气体。在电流过零的关键时刻,凭借灭弧罩所营造的特殊环境以及产生气体的综合作用,成功地将电弧彻底熄灭。这种设计不仅保障了负荷开断过程的安全可靠,而且有效地减少了电弧对熔断器及整个电力系统的潜在损害,极大地提高了电力系统运行的稳定性与安全性。恩彼迈电气凭借这一卓越的设计理念与精湛的制造工艺,使得负荷型跌落式熔断器在电力行业中脱颖而出,为各类电力设施的高效运行与维护提供了坚实有力的保障,助力电力事业向着更加安全、稳定、高效的方向不断迈进。
负荷型跌落式熔断器技术参数:
型号 | 额定电压 | 额定电流 | 开断电流 | 冲击电压 | 工频耐压 | 爬距 |

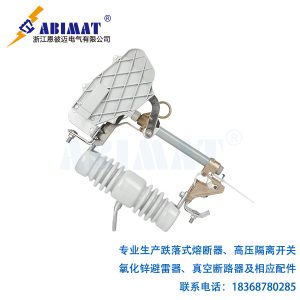

ABFCO-12F/100 | 12kV | 100A | 6.3kA | 110kV | 42kV | 220mm |
ABFCO-12F/200 | 12kV | 200A | 8.0kA | 110kV | 42kV | 220mm |
ABFCO-15F/100 | 15kV | 100A | 6.3kA | 125kV | 45kV | 320mm |
ABFCO-15F/200 | 15kV | 200A | 8.0kA | 125kV | 45kV | 320mm |

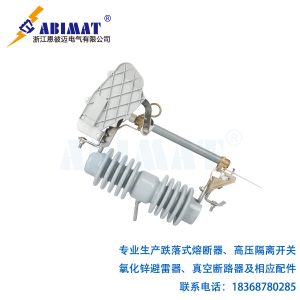

ABFCO-24F/100 | 24kV | 100A | 6.3kA | 150kV | 65kV | 440mm |
ABFCO-24F/200 | 24kV | 200A | 8.0kA | 150kV | 65kV | 440mm |
ABFCO-33F/100 | 33kV | 100A | 6.3kA | 170kV | 70kV | 660mm |
ABFCO-33F/200 | 33kV | 200A | 8.0kA | 170kV | 70kV | 660mm |

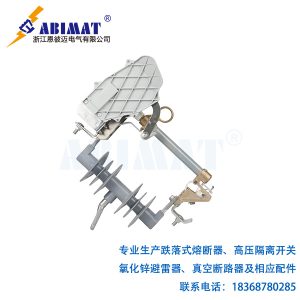

ABHFCO-12F/100 | 12kV | 100A | 6.3kA | 110kV | 42kV | 380mm |
ABHFCO-12F/200 | 12kV | 200A | 8.0kA | 110kV | 42kV | 380mm |

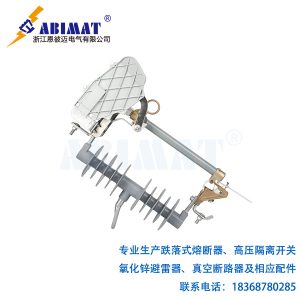

ABHFCO-24F/100 | 24kV | 100A | 6.3kA | 150kV | 65kV | 540mm |
ABHFCO-24F/200 | 24kV | 200A | 8.0kA | 150kV | 65kV | 540mm |
ABHFCO-33F/100 | 33kV | 100A | 6.3kA | 170kV | 70kV | 720mm |
ABHFCO-33F/200 | 33kV | 200A | 8.0kA | 170kV | 70kV | 720mm |
- “H”代表复合绝缘子,无则代表瓷绝缘子
- "F”代表负荷式熔断器(带灭弧罩),无则代表普通跌落式熔断器
