ABG1型户外高压隔离开关

ABG1型户外高压隔离开关-恩彼迈
恩彼迈电气的 ABG1 高压隔离开关在电气领域中展现出卓越的性能和独特的结构设计,为电力系统的稳定运行提供了有力保障。

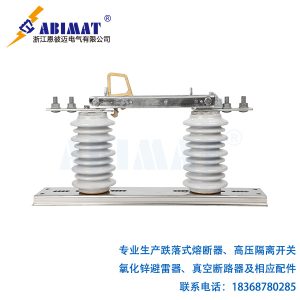

ABG1 隔离开关呈现典型的双柱立开式结构。其静触头稳稳地固定在一个支柱绝缘子上,如同坚固的基石,为电路的连接奠定了稳定的基础。而动触头则具备独特的设计,能够垂直旋转,这种灵活的运动方式赋予了隔离开关在操作过程中更高的便捷性和高效性。动触头的断口方向与底座平面呈一定垂直角度,这一设计不仅在外观上独具美感,更在实际应用中展现出诸多优势。它能更好地适应不同的工作环境和空间要求,确保在各种复杂情况下都能实现精准的开合操作。操作方式上,ABG1 隔离开关采用单极手动操作,这种简洁的操作模式无需复杂的控制系统,使得操作人员能够轻松上手,快速准确地进行操作控制。
依据支柱绝缘子的类型,ABG1 隔离开关主要分为高强瓷绝缘子隔离开关和复合材料绝缘子隔离开关两类。高强瓷绝缘子具有出色的绝缘性能和极高的机械强度,能够在恶劣的环境条件下,如高温、低温、潮湿等环境中稳定工作,确保电路的安全隔离。复合材料绝缘子则以其重量轻、耐腐蚀等优点脱颖而出。
在一些对重量和耐腐蚀性能有较高要求的场合,复合材料绝缘子隔离开关能够发挥出独特的优势,为不同的应用场景提供了更多的选择。
ABG1 隔离开关适用于 12kV 和 15kV 的架空线路隔离。在实际应用中,它可以在无负荷的状态下进行开合操作,极大地保障了操作的安全性。与断路器或负荷开关配合使用时,它能够为线路提供安全的可见断口,使电力工作人员能够清晰地判断电路的状态,便于进行检修和维护工作。这种配合使用的方式,不仅提高了整个电力系统的可靠性和稳定性,还为电力系统的高效运行提供了有力支持。总之,恩彼迈电气的 ABG1 隔离开关以其独特的结构设计、可靠的性能表现和广泛的适用性,在电力领域中发挥着至关重要的作用。

ABG1型户外高压隔离开关技术参数:

项目单位参数
型式或型号/ABG1-10/630
额定电压kV12kV
额定频率Hz50Hz
额定电流A630A
额定短时耐受电流及持续时间kA/s20/3
额定峰值耐受电流kA50kA
额定雷电冲击耐受电压kV相对地 75kV
断口 85kV
额定短时工频耐受电压(干式、湿式)kV相对地 42kV
断口 48kV
机械寿命≧3000次
额定覆冰厚度mm10mm
外绝缘爬电距离mm≧372mm
干弧距离mm≧200mm
