ZW32 一二次融合高压真空断路器

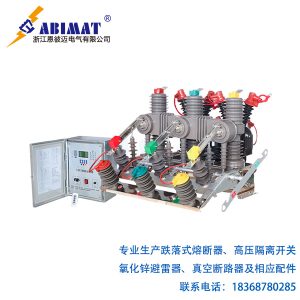

ZW32一二次融合高压真空断路器1-恩彼迈
ZW32一二次融合真空断路器是恩彼迈电气推出的一款响应国网一二次融合成套柱上开关入网要求的产品,具有诸多显著优势。

ZW32 一二次融合高压真空断路器产品特性:

  1. 符合国网一二次融合成套要求
    • 真空断路器开关配置满足国网统一采购标准,便于批量化生产,为国家电网的建设提供了标准化的设备支持。
    • 结构紧凑,布局合理,在有限的空间内实现了丰富的功能,不占用过多的安装空间,适用于各种户外柱上安装环境。
    • 各项指标严格符合国网一二次融合要求,确保了产品的质量和性能稳定可靠,能够在复杂的电网环境中安全运行。
  1. 统一参数的传感器
    • 采用统一参数的保护 CT、零序 CT 和零序电压传感器,具有测量范围宽的特点,能够覆盖多种不同的电流和电压值,适应不同的线路负载情况。
    • 测量精度高,可为电网的监测和控制提供准确的数据支持,有助于及时发现线路故障并采取相应的措施。
    • 可靠性高,减少了因传感器故障而导致的误判和误操作,提高了电网的运行安全性。
    • 模拟量齐全,便于准确判定线路各种故障,如过流、短路、接地等,为故障排查和修复提供了有力的依据。
  1. 优质的本体设计
    • 开关本体为支柱式,采用固体密封真空灭弧室,这种设计具有体积小的优点,便于安装和维护。
    • 硅橡胶包封作为绝缘及缓冲,不仅提高了绝缘性能,还能有效缓冲外部冲击,保护内部元件。
    • 封装在环氧树脂绝缘筒内,抗凝露性能优良,即使在潮湿的环境中也能保持良好的绝缘性能,延长了设备的使用寿命。
    • 工作寿命长,性能可靠,减少了设备的更换和维修成本,提高了电网的运行效率。
  1. 小型化弹簧操动机构
    • 弹簧操动机构进行了小型化及性能优化设计,相比国内传统的弹簧机构,动作可靠性更高。小型化设计使得设备更加紧凑,占用空间更小,便于安装和布局。
    • 性能优化提高了操动机构的动作速度和准确性,确保断路器能够快速、可靠地分合闸,保障电网的安全运行。
  1. 环保特性
    • 符合环保要求,无油和 SF6 气体,避免了油泄漏和 SF6 气体对环境的污染,符合现代社会对环保的要求。
    • 防污等级高,能够在恶劣的户外环境中抵御灰尘、污垢等污染物的侵蚀,保持良好的绝缘性能。
    • 美观、轻便,易于运输,降低了运输成本和安装难度,提高了工作效率。
  1. 外置传感器
    • 外置 1 组 EVT、ECT(三相电压、电流,零序电压、电流,用于测量,计量,保护),方便了设备的安装和维护,同时也提高了测量的准确性和可靠性。

ZW32 一二次融合高压真空断路器应用场景:

ZW32-12 型户外柱上真空断路器广泛应用于国家电网的配电系统中,主要用于以下场景:
  1. 农村电网改造:为农村地区的电力供应提供可靠的保护和控制,提高农村电网的供电质量和可靠性。
  1. 城市配电网:在城市的配电系统中,作为柱上开关,实现对线路的分段和控制,提高城市配电网的灵活性和可靠性。
  1. 工业园区:为工业园区的电力负荷提供保护和控制,满足工业园区对电力供应的高可靠性要求。
  1. 风力发电、太阳能发电等新能源领域:作为新能源发电系统与电网的连接点,实现对新能源发电的控制和保护,确保新能源发电的安全接入电网。

ZW32 一二次融合高压真空断路器技术参数:

项目单位数据
额定电压kV12kV
额定电流A630A
额定频率Hz50Hz
额定频率 主回路1分钟工频耐受电压 相间、对地kV42kV
额定频率 主回路1分钟工频耐受电压 断口kV48kV
额定频率 雷电冲击耐受电压(峰值)相间、对地kV75kV
额定频率 雷电冲击耐受电压(峰值)断口kV85kV
额定频率 二次回路一分钟工频耐受电压2
额定短路开断电流(有效值)kV20kV、25kV
额定短路开断电流的直流分量%51%
额定短路开断电流的直流时间常数ms45ms
额定短路关合电流(峰值)kA50kA、63kA
额定短时耐受电流(有效值)kA20kA、25kA
额定峰值耐受电流kA50kA、63kA
额定短路开断电流开断次数30次
额定短路持续时间s4s
机械寿命≧10000次
ZW32一二次融合高压真空断路器3-恩彼迈
ZW32一二次融合高压真空断路器4-恩彼迈
ZW32一二次融合高压真空断路器5-恩彼迈
