恩彼迈跌落式熔断器作为一种常用的短路保护开关，在 10kV 配电线路分支线或配电变压器一次侧发挥着关键作用，具有经济、操作方便、适应户外环境强等特点。了解其结构组成，有助于更好地运用和维护这一设备。

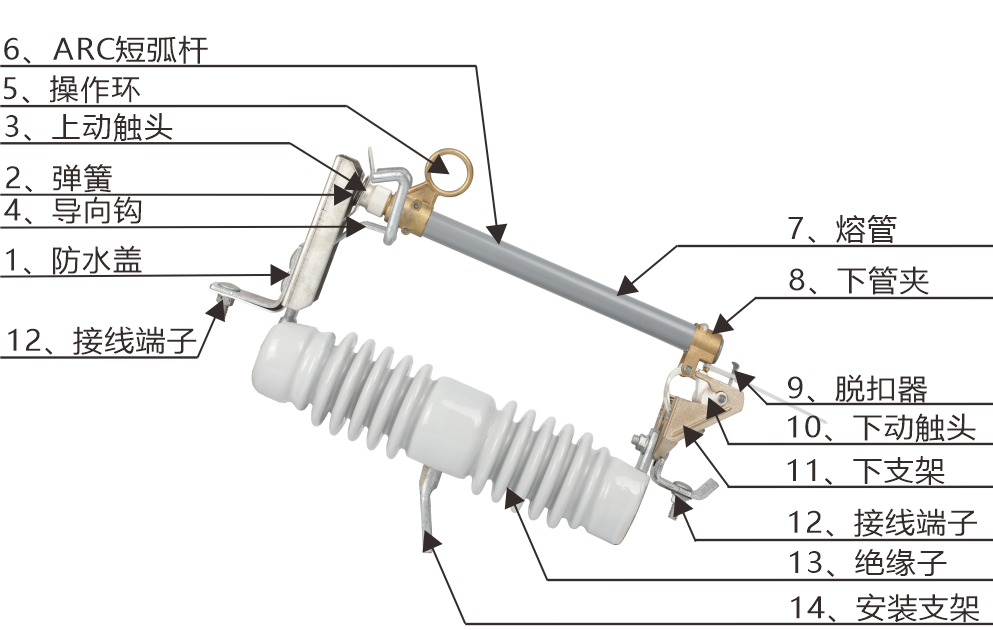

从整体架构来看，跌落式熔断器主要由绝缘支座、动静触头、熔丝管三大部分构成。
绝缘支座，如同它的名字一样，起着至关重要的绝缘作用。它将熔断器的导电部分与接地部分有效隔离，确保在高压环境下，电流能够按照既定路径流通，避免发生漏电、短路等危险情况，为电力系统的安全稳定运行提供了基础保障。
动静触头则负责电路的连接与断开。静触头稳稳地安装在绝缘支座的两端，如同坚固的基石。而动触头，通常与熔丝管紧密相连。在正常工作状态下，动触头与静触头可靠接触，电流得以顺畅通过，保障电力传输。当故障发生时，动触头会迅速动作，与静触头分离，切断电路，防止故障范围扩大。
熔丝管堪称跌落式熔断器的核心部件。它一般由内外两层组成，内层为消弧管，多采用钢纸管等材料。在电弧产生时，消弧管会在高温作用下分解出大量气体，这些气体在管内形成高压，强烈纵吹电弧，使其迅速拉长并熄灭，有效抑制了电弧对设备的损害。外层则是酚醛纸管或环氧玻璃纤维布管，主要起到机械保护和绝缘作用，增强熔丝管的整体强度，使其能够承受各种户外环境因素的考验。
熔丝管内，熔丝无疑是重中之重。熔丝选用特殊的金属材料，如铜银合金等，这些材料具备熔点高、机械强度一定的特性。正常运行时，熔丝保持完整，确保电流稳定通过。一旦电路中出现过载或短路，电流急剧增大，熔丝会因过热迅速熔断，从而切断电路，保护设备和线路安全。在熔管的上端，还设有一个释放压力帽，帽中放置着低熔点熔片。当开断大电流时，上端帽的薄熔片迅速融化，实现双端排气，高效降低管内压力；而开断小电流时，薄熔片不动作，仅形成单端排气，这种巧妙设计大大提升了熔断器应对不同电流故障的能力。
跌落式熔断器凭借各部件的协同运作，在电力系统中承担着短路保护、过载保护以及隔离电路等重要职责，是保障电力系统安全稳定运行的坚实防线。
