村口变压器台、路边电线杆横担上，常能看到一个卡在“鸭嘴”里的小管子。很多人以为是避雷器，其实多数是跌落式熔断器。它一掉下来，往往说明线路短路或过载。更关键的是，停送电顺序拉错，可能引发相间短路。下面结合图片，把结构、型号和操作顺序讲清楚。非专业人员请勿操作，具体以当地供电规程为准。

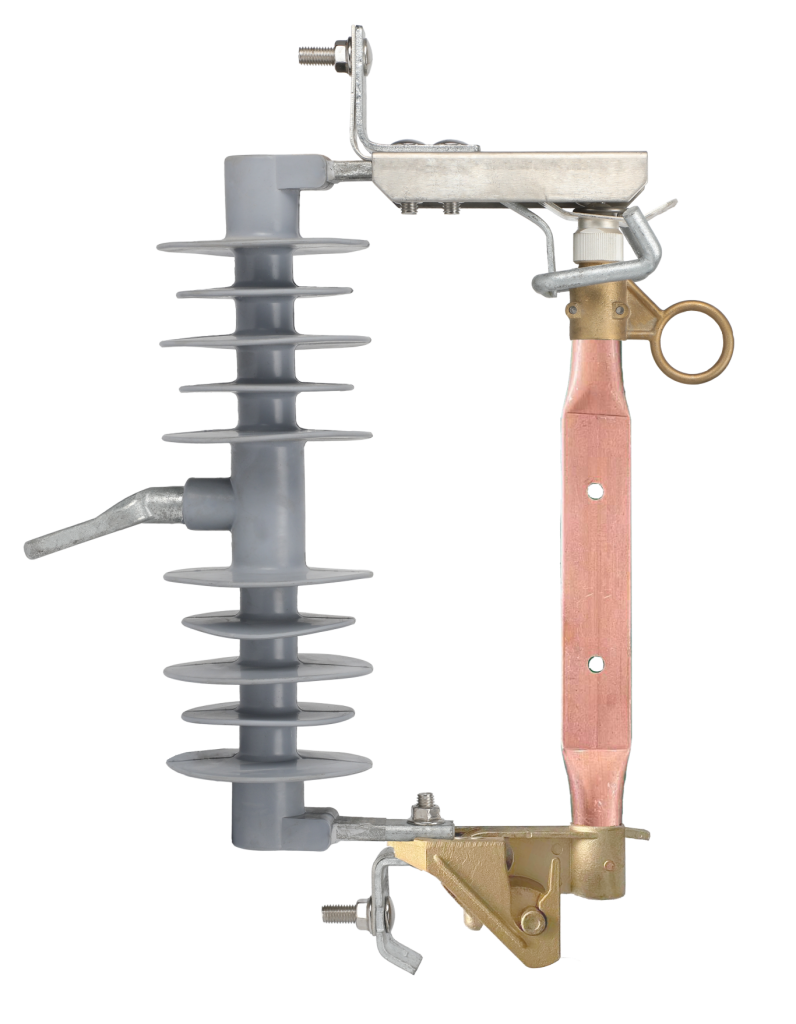

一张完整的跌落式熔断器结构拆解图，能清晰呈现其核心组成部分：起到电气隔离作用的绝缘子，负责电流传输的上下接触导电系统，以及作为核心保护部件的熔丝管。熔丝管多由环氧玻璃钢或层卷纸板制成，具备优异绝缘性与机械强度，内部的熔丝依靠电流热效应工作，当通过的电流超过额定值时，熔丝发热熔断，从而切断电路避免设备损坏或火灾。这类图能让人快速掌握跌落式熔断器的保护原理，明白各部件的协同作用。
不同规格型号的恩彼迈跌落式熔断器图片，展示了其适配多样电力需求的特性。比如 10kV 配电网中常用的 RW12-12/200A 型号，还有针对多风区域设计的带扣防风熔丝款、带灭弧装置的升级款等。从图片中可以看到，防风款的熔丝带有特殊固定扣，能减少风力对熔丝的拉扯；带灭弧装置的型号则在熔丝管处增加了灭弧结构，进一步提升操作安全性。这些图片为从业者提供了较为直观的选型参照，可根据配电场景的电压等级、环境条件等选择合适的产品。正常环境下的停电操作图中，操作人员会先拉中间相、再依次拉开两边相，这是因为中相位于中间，先断开它可以降低电弧跨接两边相、引发相间短路的概率，电弧较弱，能避免引发相间短路；送电时则先合两边相、再合中间相。而有风环境下的操作图，会呈现出停电先拉中间相、再拉背风相、最后拉迎风相，送电先合迎风相、再合背风相、最后合中间相的顺序，这样的操作能防止风力将电弧吹向其他相线，规避短路风险。
相关文章：
跌落式熔断器结构简单、安装方便，能适应户外环境，在 10kV—35kV 系统中应用很广。但它也怕长期不维护。
常见问题有：触头氧化烧蚀、安装架锈蚀松动、熔丝规格乱配、异物卡阻、劣质产品动作不可靠。定期检修、选用合格产品，才能让它真正起到“一级防线”的作用。
