恩彼迈高压跌落式熔断器乃10kV配电网的重要保护装置，其结构设计遵循GB/T 15166标准。本文将从绝缘支撑部件、导电系统、灭弧装置和机械机构这四个维度解析其组成。
一、绝缘支撑部件

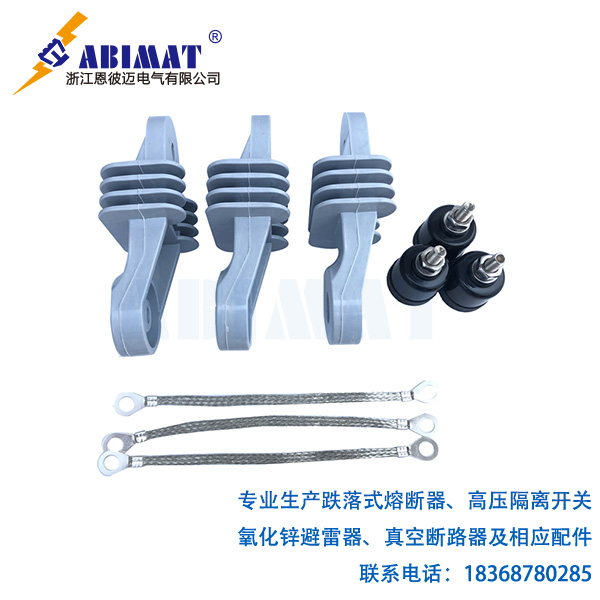

复合绝缘子由硅橡胶伞裙和环氧玻璃钢芯棒复合而成，其额定爬电距离不低于350mm，具有承担设备对地绝缘和机械支撑的功能。
安装支架：热镀锌钢制U型卡槽，配备M12不锈钢紧固螺栓，实现与横担的刚性连接。
二、导电系统
上触头总成：包含铜钨合金动触刀（接触电阻≤200μΩ）和弹簧压紧机构，额定短时耐受电流20kA/2s。
下触头座：铸铝材质，内置银镀层静触指，配合触刀形成双接触点结构。
熔管组件：其外层为环氧树脂浸渍的玻璃纤维管，内衬产气灭弧材料，管径遵循标准，为φ36±0.5mm。
三、灭弧装置
消弧管内部包含聚酰胺纤维产气材料，在电弧作用时，能够产生80 - 100L/s的纵向吹弧气流。
灭弧栅片：由12片冷轧钢片叠装构成，利用近阴极效应实现交流过零熄弧。
四、机械机构
跌落机构：包含不锈钢扭力弹簧（扭矩值15N·m）和精铸铝制转轴，脱扣力控制在98±10N范围。
闭锁装置：防误操作机械联锁机构，确保熔管在合闸位时无法直接拆卸。
该结构设计已然通过GB/T 11022所规定的型式试验，试验涵盖工频耐压42kV/1min、雷电冲击75kV等测试项目。实际运行中需重点监测触头温升（ΔT≤55K）和熔管表面爬电痕迹。
