一、核心功能与设计标准
绝缘罩是高压隔离开关的关键防护组件，需满足以下标准要求：
GB/T 110222020：工频耐压≥1.2倍系统电压（如110kV系统需耐受230kV/1min）
DL/T 15322016：雷电冲击耐压≥550kV（110kV等级）
防污闪性能：爬电比距≥31mm/kV（IV级污区）
二、材料性能对比
| 材料类型 | 体积电阻率(Ω·cm) | 憎水性(HC级) | 寿命(年) | 适用场景 |
|---|---|---|---|---|
| 硅橡胶 | >1×10¹⁵ | HC1-HC2 | 20~25 | 重污秽/高湿度区域 |
| EPDM橡胶 | >1×10¹⁴ | HC3-HC4 | 15~18 | 常规气候区 |
| 环氧树脂 | >1×10¹³ | - | 10~12 | GIS筒体内部 |
关键参数：
撕裂强度≥12kN/m（硅橡胶）
耐漏电起痕≥TMA4.5级（IEC 60587）
憎水性丧失时间＞1000h（GB/T 24622.2）

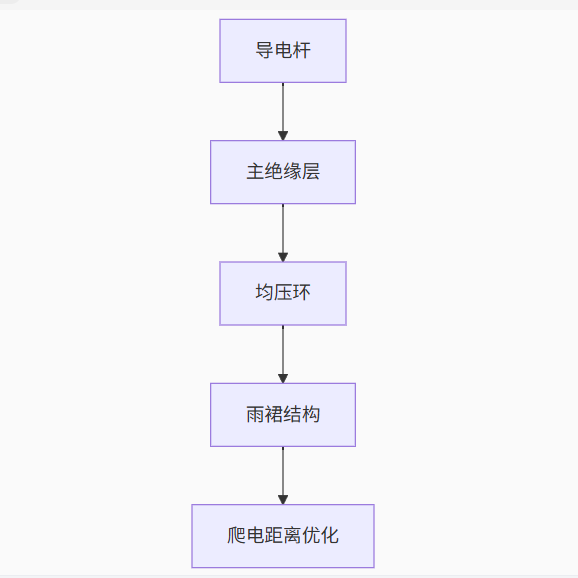

三、结构设计要点
1. 电气结构
均压设计：端部场强≤2.5kV/cm（FEA电场仿真）
雨裙倾角：15°~20°（防积水设计）
伞间距：≥70mm（防冰桥闪络）
2. 机械结构
抗震性能：通过8度地震烈度试验（GB/T 13540）
密封等级：IP68（水下1m/72h不渗漏）
安装方式：卡扣式（轴向承载力≥5kN）
四、特殊工况应用
| 工况 | 技术措施 | 性能验证标准 |
|---|---|---|
| 高海拔 | 增加伞裙数量（爬距提升30%） | DL/T 2307-2021 |
| 覆冰 | 大直径伞裙（Φ≥400mm） | 冰闪电压提升至1.8Uₙ |
| 强紫外线 | 添加炭黑（抗老化性能提升50%） | 3000h氙灯老化试验 |
| 化学腐蚀 | 耐酸层厚度≥3mm | 耐硝酸试验（48h无龟裂） |
五、现场安装规范（DL/T 1231-2018）
- 表面处理
酒精清洁接触面（残留≤0.1mg/cm²）
涂覆硅脂（厚度0.1~0.3mm）
- 安装力矩
M16螺栓：80~100N·m
M20螺栓：150~180N·m
- 验收检测
绝缘电阻≥5000MΩ（2500V兆欧表）
局部放电≤10pC（1.05Uₙ下）
六、失效案例与维护
某500kV站绝缘罩闪络事故：
现象：雨裙积污导致爬电比距仅25mm/kV（低于31mm/kV标准）
后果：湿闪电压降至320kV（低于550kV要求）引发跳闸
纠正措施：更换为加强型硅橡胶罩（爬距提升至35mm/kV）
维护周期：
常规区域：3年清洗+憎水性检测
重污区：1年红外测温（温差＞2K需更换）
结语：
恩彼迈高压隔离开关绝缘罩是保障设备安全运行的第二道防线，需满足：
- 电气性能：爬电比距≥31mm/kV、雷电耐压≥550kV（110kV级）
- 材料选型：硅橡胶优先（HC1级憎水性+25年寿命）
- 特殊设计：高海拔增爬30%、覆冰工况用Φ400mm大伞裙
执行 “安装前表面处理→规范力矩紧固→年度憎水性检测” 管理流程，可降低污闪风险90%以上。智能型绝缘罩（集成温湿度/泄漏电流传感器）正成为状态监测新方向。
