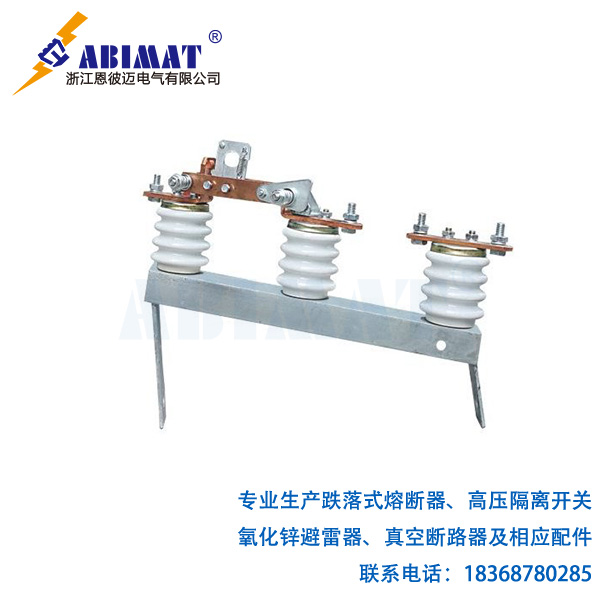

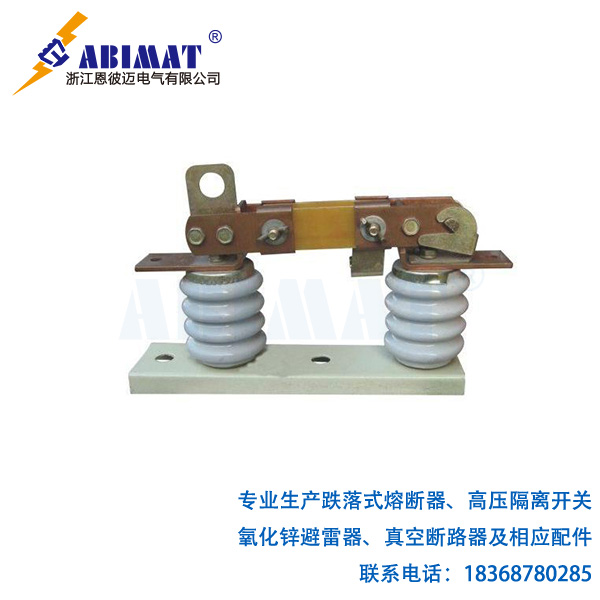

 高压隔离开关文字符号全解

高压隔离开关在电气系统图、操作票、设备铭牌及技术文件中需通过统一文字符号标识,这是确保设计规范、操作安全、运维高效的基础。恩彼迈将依据GB/T 4728《电气简图用图形符号》GB/T 5094《工业系统、装置与设备以及工业产品 结构原则与参照代号》及电力行业惯例,系统解析核心文字符号体系。

一、 电气图纸中的文字符号

  • 设备基础代号:
    QS — 隔离开关(源自英文 Switch Disconnector 的缩写,IEC标准统一)
    ES — 接地开关Earthing Switch
    FES — 故障关合接地开关(特殊用途)

  • 位置标识(前缀/后缀):

    • QS1QS2 — 同一电压等级内编号(如母线侧QS1,线路侧QS2)

    • QSE — 带接地刀的隔离开关(如 QS1E 表示QS1附带的接地开关)

    • BUS-QS — 母线隔离开关

    • L-QS — 线路隔离开关

    • T-QS — 变压器侧隔离开关

二、 操作票与运行记录中的关键术语

术语

符号

含义

安全逻辑

合闸

使隔离开关主触头接通

断路器 必须 在分位

分闸

使隔离开关主触头断开

回路电流 必须 为零

合地刀

闭合接地开关

主刀 必须 在分位

分地刀

断开接地开关

设备 必须 无电压

典型操作指令

# 例1:线路停电操作
1. 断开断路器 DL101 → [DL101: ⊥]
2. 分开线路侧隔离开关 QS102 → [QS102: ⊥]
3. 分开母线侧隔离开关 QS101 → [QS101: ⊥]
4. 合上线路接地开关 ES102 → [ES102: ⨁] // 检修安全关键!

三、 设备铭牌与技术文件的标识

1. 本体铭牌关键参数符号

符号

含义

单位

示例

Un

额定电压

kV

126

In

额定电流

A

2000

Ith

额定短时耐受电流

kA

40

T

耐受时间

s

3

Uimp

额定雷电冲击耐受电压

kV

550

ip

额定峰值耐受电流

kA

100

2. 型号中的功能标识(扩展)

  • 操作机构类型:
    M — 电动机构 | S — 手动机构 | P — 气动机构

  • 特殊功能:
    K — 快分型 | W — 防污型 | G — 高原型

四、 常见错误符号辨析(关键!)

错误符号

正确符号

错误原因

风险

QL

QS

混淆负荷开关(QL)与隔离开关

设计选型错误

GK

QS

旧国标(1980前)已废止

图纸与现标准冲突

DS

QS

北美标准(Disconnect Switch)

不符合GB/IEC体系

ES 用于主刀

ES仅接地

接地开关未独立标识

检修时误操作带电设备

五、 国际标准对照(IEC 60617 & ANSI/IEEE)

功能

中国标准 (GB)

IEC标准

ANSI标准

隔离开关

QS

S1, S2, S9

DS

接地开关

ES

E1, E2

ES, GS

带灭弧功能隔离开关

QA

S1 +弧符号

注: 涉外工程需明确采用的标准体系,避免符号混用引发误读。

结语

高压隔离开关的文字符号是电力系统安全运行的“技术密码”:

  • 图纸中 QS/ES 是设计逻辑的骨骼

  • 操作票 ⊥/⨁ 是安全规程的血液

  • 铭牌上 Un/In/Ith 是设备能力的基因

掌握符号标准化的本质,即是掌握电力系统规范操作的底层语言。符号虽简,安全事大;一字之准,生命所系。
