高压隔离开关型号解析与技术选型指南

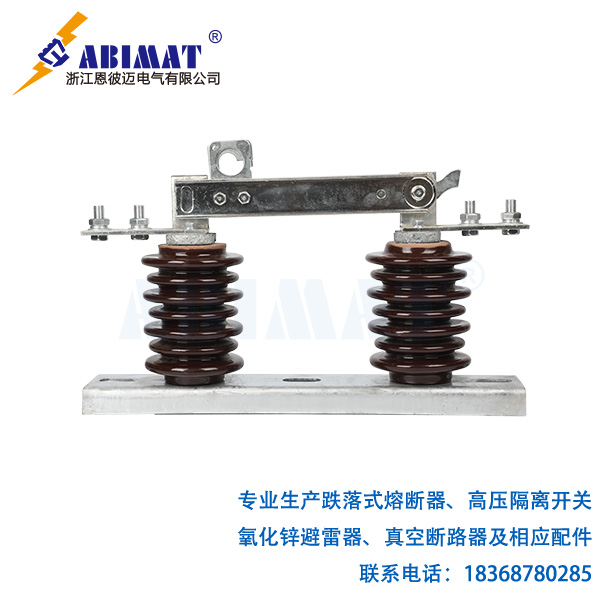

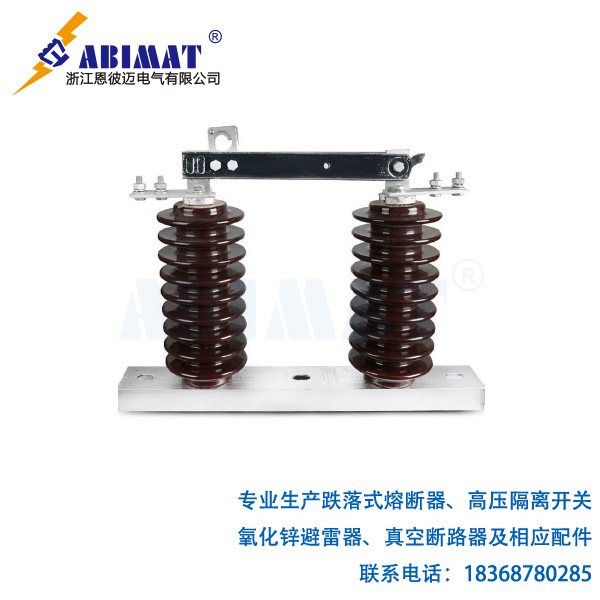

高压隔离开关的型号编码是其技术特性与结构形式的集中体现,直接关联设备的关键参数与应用场景。掌握型号命名规则对设计选型、采购验收及运维管理至关重要。本文依据GB/T 19852014《高压交流隔离开关和接地开关》及行业惯例,系统解析恩彼迈型号含义及选型要点。

 一、 国家标准型号命名规则(GB/T 1985)

国产隔离开关型号通常由 6-7个字段 构成,格式如下:
□ □ □ - □ / □ □ □
(例:GW4-126DW/2000-40)

字段序号

字母/数字

含义解析与可选值

技术意义

1

G

固定代号:高压 隔离开关 (Gé)

设备类别标识

2

W/J

安装场所:
W - 户外 (Wài)
J - 户内 (Jìng - 旧标)

决定绝缘与机械设计

3

数字/字母

设计序号与结构形式:
4 - 双柱水平伸缩式
5 - V型折臂式
6 - 三柱水平旋转式
7 - 单柱垂直断口式
A - 改进型

核心!决定机械动作特性与断口方向

4

数字

额定电压(kV):
12, 24, 40.5, 72.5, 126, 252, 363, 550, 800 等

绝缘水平与尺寸基础

5

字母组合

特殊功能与附件:
D - 带接地刀闸
W - 防污型 (Ⅲ级及以上)
K - 快分型
G - 高原型
T - 热带型
I - 增爬距
R - 侧装式(户内)

关键扩展功能

6

数字

额定电流(A):
630, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300 等

导电回路通流能力

7

数字

额定短时耐受电流(kA)/时间(s):
31.5-3, 40-3, 50-3, 63-3, 80-3 等

动热稳定性能核心参数

二、 典型型号实例解析

  1. GW4-126DW/2000-40
    → 户外双柱式隔离开关,126kV,带接地刀闸、防污型,额定电流2000A,短时耐受电流40kA/3s

  2. GW7-252D/3150-50
    → 户外单柱垂直断口式,252kV,带接地刀闸,3150A,50kA/3s(适用于母线侧安装)

  3. GW16-550W/5000-63
    → 户外双柱折叠插入式(16型为5型改进),550kV,防污型,5000A,63kA/3s

  4. GN19-12/1250-31.5
    → 户内隔离开关(Nèi),19设计序号,12kV,1250A,31.5kA/3s(常用开关柜内)

三、 选型核心参数与技术要点

电气参数匹配:

  • 电压等级: ≥ 系统最高运行电压(如10kV系统选12kV)

  • 额定电流: ≥ 回路最大持续工作电流(考虑过负荷及温升)

  • 短时耐受能力: ≥ 安装点 预期短路电流 及 持续时间(系统短路计算关键!

结构形式选择:

结构类型

典型型号

适用场景

优势

双柱水平旋转

GW4

线路/变压器侧,空间充裕场地

结构简单,维护方便

V型折臂式

GW5/GW16

紧凑场地,中低压侧

占地小,破冰能力强

三柱水平旋转

GW6

母线转换、双母线布置

可双侧隔离,易实现机械连锁

单柱垂直断口

GW7/GW17

500kV+母线侧,节省纵向空间

高空开断,节省占地

环境适应性:

  • 污秽等级: C级(轻污)至E级(重污)→ 选 W 型并注明爬电比距(如≥31mm/kV)

  • 海拔高度: >1000m需选 G 型或进行海拔修正(降低电流/电压参数)

  • 极端气候: 高寒区关注破冰厚度(如150mm),湿热区选 T 型防腐



功能附件要求:

  • 接地刀闸(D): 检修安全必备!需明确主刀与地刀的闭锁逻辑(机械/电气)

  • 电动机构: 110kV及以上或远程操作必备(手动仅用于35kV及以下小电流)

  • 联锁装置: 强制满足“五防”要求(与断路器、网门闭锁)

四、 特殊型号与进口设备标识

  1. 高压直流隔离开关: 型号含 “Z”(直流),如 GW□-Z,需特殊考虑直流电弧开断。

  2. 进口设备型号(西门子、ABB、东芝等):

    • 遵循厂家自有编码(如西门子3AP1/3AT2,ABB SDF),需查阅技术文档。

    • 关键参数仍需对标: 电压(U)、电流(I)、短时耐受(Isc)、开合能力(如C2级)。

五、 选型常见误区与警示

  1. 忽视热稳定校验: 仅看电流等级,未校核安装点短路电流→ 设备动热稳定不足引发爆炸!

  2. 漏选接地刀闸: 未配置“D”型→ 检修时无法可靠接地,违反安规。

  3. 污秽等级不匹配: 普通型用于重污区→ 瓷瓶闪络导致停电。

  4. 机械型式错误: 狭窄空间选GW4→ 分闸空间不足;母线侧未用GW7→ 纵向空间超限。

结语

高压隔离开关型号是技术参数的密码本,“G-W-数字-电压/功能-电流-热稳定” 的结构承载着设计规范与安全要求。选型必须紧扣 “电压匹配、电流裕度、短路校验、结构适配、环境强化、功能完备” 六大原则。唯有深度解析恩彼迈型号内涵,精准匹配系统需求,方能筑牢电网操作安全的第一道防线。型号即标准,选型即责任。
