设备 | 核心功能 | 能力边界 |
---|---|---|
断路器 | 主动切断电流: • 正常负荷电流 • 短路故障电流(可达数十千安) • 保护系统设备免遭损坏 | 具备完善灭弧装置,可带电切断大电流 |
隔离开关 | 被动建立隔离: • 形成可见电气断口 • 提供检修安全隔离 • 无电流开断能力 | 严禁带负荷操作!仅可开合微安级电容电流 |
二、结构设计与灭弧能力

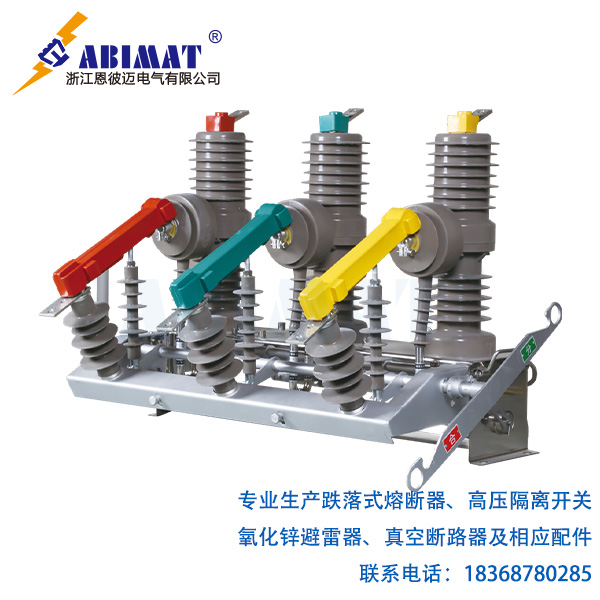

断路器:
内置复杂灭弧室(SF₆气体/真空/油介质)
配备强力分闸弹簧、液压/气动操作机构
触头材料耐电弧烧蚀(如铜钨合金)
核心使命:快速(20-50ms)强制熄灭电弧

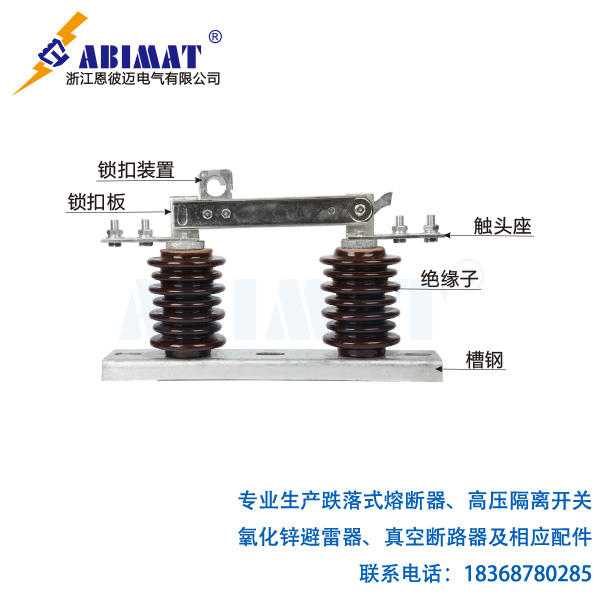

隔离开关:
无专用灭弧装置,依赖空气绝缘断口
结构简单:支柱绝缘子+导电臂+触头系统
触头注重低电阻与耐磨(镀银铜触指)
核心设计:确保分闸后断口距离≥安全标准(如110kV需≥1.0米)
三、操作逻辑与系统角色
操作场景 | 断路器动作 | 隔离开关动作 | 逻辑关系 |
---|---|---|---|
设备停电检修 | 先分闸切断电流 | 后分闸形成隔离断口 | 隔离开关依赖断路器切断电流 |
设备恢复送电 | 后合闸接通负荷 | 先合闸建立电气连接 | 隔离开关为断路器接通创造条件 |
带负荷切换线路 | 可独立操作 | 严禁操作 | 隔离开关操作必须电流为零 |
四、关键性能参数对比
参数 | 断路器 | 隔离开关 |
---|---|---|
额定电流 | 630A~6300A(中压) | 400A~4000A |
短时耐受电流 | 20kA~80kA/3s | 同系统短路电流(热稳定校验) |
开断能力 | 短路电流开断值(如25kA) | 无 |
机械寿命 | 10,000次 | 50,000次 |
操作速度 | 分闸≤60ms | 手动操作3~10秒 |

五、典型应用场景差异
断路器核心应用:
变电站进/出线保护
变压器高/低压侧保护
母线分段保护
需主动切断故障的场合
隔离开关核心应用:
断路器两侧形成检修隔离点(双隔离)
双母线系统切换运行方式
为接地刀闸操作提供隔离前提
需可见断口确认安全的场合
运维要点差异
断路器检修重点:
灭弧介质检测(SF₆气压/微水含量)
弧触头烧蚀厚度测量
分合闸时间特性测试
操作机构密封性检查
隔离开关检修重点:
断口净空距离校验
触头接触电阻测试(≤200μΩ)
机械联锁功能验证
传动部件防锈润滑
结语:
恩彼迈断路器与隔离开关构成电力操作的"双保险":
🔧 断路器是系统故障的"紧急制动器",以毫秒级速度切断故障电流;
🚧 隔离开关是检修安全的"物理隔离栏",通过可见断口实现本质安全。
二者在"五防联锁"机制下严格配合:断路器切断电流是隔离开关操作的前提。理解其功能边界与协同逻辑,是杜绝误操作、保障人身与电网安全的基石。
