氧化锌避雷器工作原理:非线性伏安特性的智能防护

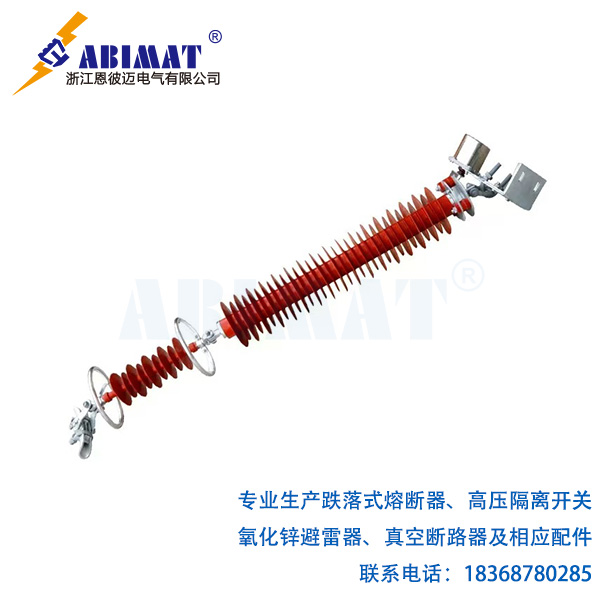

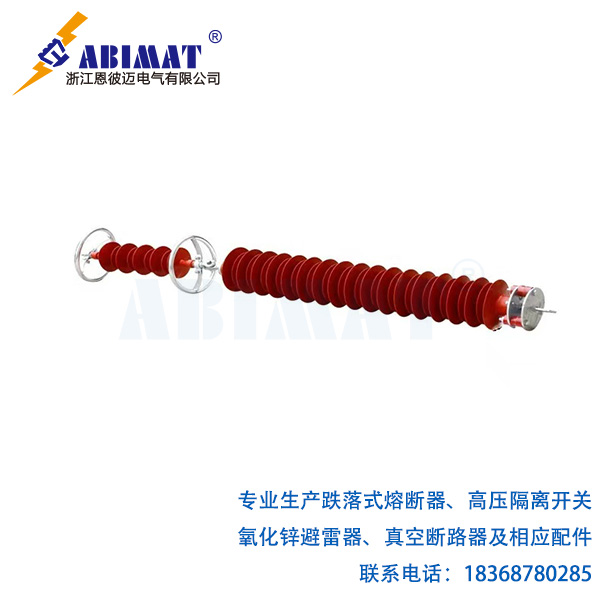

氧化锌避雷器(MOA)的核心在于其氧化锌电阻片(阀片)展现的强非线性伏安特性。这种特性使其能在系统正常运行时近乎绝缘,而在过电压侵袭时瞬间变为低阻通路,实现自动限压、泄流和能量吸收,无需传统火花间隙。

核心:非线性伏安特性三区工作模型

  1. 高阻区(正常运行):

    • 条件: 承受系统持续运行电压 (Uc)。

    • 机理: ZnO晶粒间的晶界层形成高势垒。

    • 表现: 电阻极大(10⁸-10¹² Ω·cm),仅通过微安级泄漏电流(主要为容性分量 Ic)。

    • 作用: 对系统呈高阻抗,不影响正常运行,自身功耗极低。

  2. 非线性区(过电压保护):

    • 条件: 电压超过参考电压 (Uref ≈ U1mA)。

    • 机理: 强电场下晶界势垒被击穿(隧道效应、热发射),电阻指数级骤降

    • 表现: 电流激增(毫安至千安级),但两端电压被钳制在相对稳定的残压 (Ur) 水平。

    • 作用: 核心功能! 将过电压峰值 (Upeak) 限制在设备绝缘耐受水平 (BIL/BSL) 以下,保护设备安全。

  3. 饱和区(大能量泄放):

    • 条件: 遭遇极高幅值或长持续时间过电压。

    • 机理: 电流极大,ZnO晶粒体电阻主导。

    • 表现: 残压 Ur 随电流增大缓慢上升(动态电阻小)。

    • 作用: 确保极端情况下仍能可靠泄放巨大冲击电流 (Iimp),并将电压限制在安全范围。阀片依靠通流容量吸收能量 (W = ∫U·I dt) 而不损坏。

动态工作过程

  1. 过电压侵袭: 雷电/操作过电压波 (Uimp > Uc) 到达MOA两端。

  2. 瞬间响应(纳秒级): 阀片自动进入非线性区。

  3. 电压钳位: MOA两端电压被限制在残压 Ur (Ur < Upeak 且 Ur < BIL)。

  4. 泄流与吸能: 冲击电流 Iimp 经MOA泄放入地,其能量转化为阀片热能并耗散。

  5. 自恢复: 过电压消失后,电压降至 Uref 以下,阀片自动恢复高阻状态。

核心优势:无间隙设计

  • 摒弃串联火花间隙,仅由氧化锌阀片柱构成。

  • 优势:

    • 响应极快(纳秒级): 无间隙击穿延时。

    • 无截波、无续流: 动作后不影响系统。

    • 保护特性稳定: 不受污秽、湿度、气压影响。

    • 结构简单可靠: 维护需求低。

    • 优异保护性能: 低残压、平坦的伏安特性、大通流容量。

关键性能参数

参数

符号/单位

物理意义与重要性

持续运行电压

Uc (kV rms)

MOA能长期安全承受的系统最高工作电压。泄漏电流需稳定微小。

参考电压

U1mA (kV DC)

阀片进入显著导通状态的阈值(直流1mA下残压)。衡量阀片性能和保护水平的基础。

标称放电电流

In (kA, 8/20μs)

划分避雷器等级(如5kA, 10kA),表征泄放标准雷电流的能力。

雷电冲击残压

Ur (kV peak, at In)

核心保护指标! 在In下测得的残压峰值。必须低于被保护设备的雷电冲击耐受电压(BIL)。

保护比

Ur / U1mA

比值越小,非线性特性越好,保护性能越优。

通流容量

(kA, kJ)

耐受规定波形(如4/10μs大电流、2ms方波)冲击而不损坏的能力,反映能量吸收极限。

结语

恩彼迈氧化锌避雷器的工作原理本质是其阀片智能感知电压并改变自身电阻:低压高阻保运行,高压低阻限压泄流。这种基于材料本征特性的无间隙、自恢复机制,使其成为响应迅速、保护可靠、免维护的电网过电压防护基石。深入理解其非线性特性和关键参数,是确保电力设备安全运行的核心。
