一、失效模式深度解析
氧化锌避雷器故障的根本诱因集中于两大方向：
电阻片劣化：长期工频电压下ZnO晶界层离子迁移导致非线性特性退化
▶ 特征：泄漏电流年增超5%，0.75U1mA值突破50μA
密封失效：复合外套与法兰界面开裂引发内部受潮
▶ 后果：局部放电→热崩溃→爆炸（占故障率68%）
二、材料科学与结构创新
- 电阻片技术迭代
掺杂优化：添加Bi₂O₃-Sb₂O₃-Cr₂O₃多元掺杂体系
▶ 效果：晶界势垒高度提升至3.2eV（常规2.8eV）
微观结构控制：采用放电等离子烧结（SPS） 技术
▶ 优势：晶粒尺寸分布标准差<0.8μm（传统工艺>1.5μm）
▶ 通流密度：达350A/cm²（国标要求250A/cm²）
- 抗老化复合外套
| 层级 | 材料构成 | 功能特性 |
|---|---|---|
| 外防护层 | 高温硫化硅橡胶（HTV） | 憎水性CA>105°，抗紫外线老化 |
| 中间层 | 玻璃纤维增强环氧树脂 | 拉伸强度≥25MPa，缓冲机械应力 |
| 内密封层 | 氟橡胶+纳米蒙脱土 | 透气率<1×10⁻¹⁴cm³·cm/cm²·s·Pa |
三、极端工况应对方案
- 高海拔应用
空气密度修正系数：海拔每升高1000m，外绝缘强度下降8-10%
▶ 解决方案：额定电压17kV产品在4000m地区需替换为21kV
▶ 结构优化：伞裙倾角增至45°（常规30°）防冰凌桥接
- 重污秽环境
动态积污试验数据：
ESDD_{critical} = \frac{0.3 \times L}{K \times \ln(1+0.2T)}
（ESDD：等值盐密；L：爬距；K：污秽成分系数；T：暴露时间）
四、智能诊断技术
- 多参量在线监测
| 监测参数 | 传感器类型 | 故障预警阈值 |
|---|---|---|
| 全电流有效值 | 罗氏线圈 | >1.5mA（正常<0.8mA） |
| 阻性电流分量 | 电容分压器+FFT分析 | 相位角偏移>85° |
| 局部放电量 | 特高频传感器 | >50pC（背景噪声<5pC） |
| 表面温度 | 光纤光栅 | 温升>15K（环境基准） |
- 数字孪生评估系统
建立电阻片老化模型：
\frac{dα}{dt} = K \cdot \exp\left(-\frac{E_a}{RT}\right) \cdot U^n
（α：老化度；K：材料常数；Ea：活化能；U：运行电压）
▶ 应用：预测剩余寿命误差<10%
五、前瞻技术发展
- 超高压电阻片：梯度掺杂技术实现120kV/cm场强耐受
- 自愈合外套：微胶囊化硅烷修复剂自动填充裂纹
- 故障限流融合：集成爆炸熔断器（动作时间<2ms）
六、启示

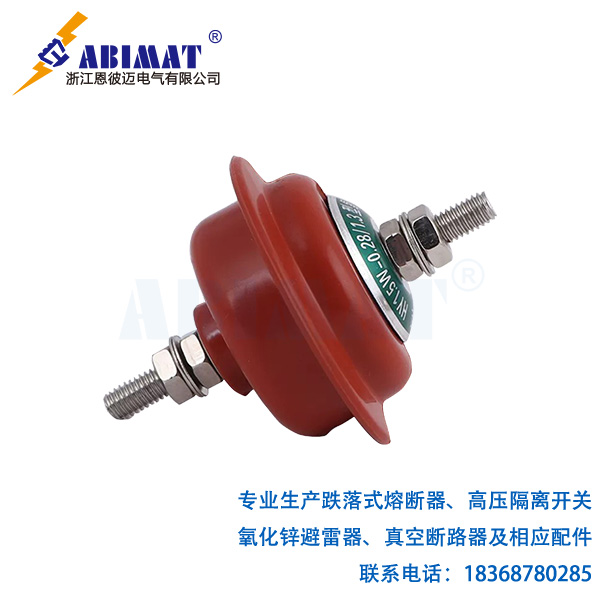

恩彼迈新一代10kV氧化锌避雷器通过材料基因组设计、多物理场仿真优化及智能诊断系统，显著提升其在极端环境下的可靠性。运维重点应从定期试验转向状态监测，尤其关注阻性电流分量与温升速率的协同变化。
