 氧化锌避雷器工作原理:非线性电阻的守护之力

在现代电力系统中,氧化锌避雷器(MOA)是保护电气设备免受过电压侵害的核心装置。其卓越性能的核心在于其核心元件——氧化锌(ZnO)电阻片独特的非线性伏安特性。

 革命性的非线性伏安特性

与传统碳化硅避雷器依赖串联间隙不同,ZnO电阻片在微观上由大量导电的氧化锌晶粒及包围其间的非线性氧化铋晶界层构成。这种结构赋予其非凡的电气特性:

   低电场下(系统正常运行电压):晶界层呈现极高电阻(可达10⁹ - 10¹⁰ Ω·cm),仅有极其微弱的泄漏电流(微安级)通过,如同开路状态,能量损耗极小,对系统几乎无影响。

   高电场下(过电压出现时):晶界层发生量子隧道效应和雪崩击穿,电阻值剧降数个数量级(可低至几欧姆·厘米),瞬间转变为优良导体。强大的冲击电流(千安级)得以顺畅通过,并将过电压幅值有效钳制在设备安全耐受水平之下(即残压)。

   过电压消失后:晶界层迅速恢复高阻态,自动切断工频续流,无需间隙动作,系统恢复正常运行。



 核心保护机制:泄流与限压

基于上述非线性特性,MOA实现保护的核心过程为:

  1.  常态监视:系统正常运行时,MOA呈现极高阻抗,仅流过μA级电流,能耗极低,处于“休眠”状态。
  2.  过电压响应:当雷电侵入波或操作过电压来袭,电压骤升超过MOA的启动电压(参考电压)时,ZnO电阻片在纳秒级时间内迅速转入低阻导通状态。
  3.  泄放能量与钳制电压:巨大的冲击电流通过MOA泄放入地,同时其非线性特性将设备端子间的电压(避雷器残压)严格限制在预设的安全保护水平之下(远低于被保护设备的绝缘耐受水平)。
  4.  智能恢复:过电压能量泄放完毕,系统电压回落至正常范围,ZnO电阻片自动恢复高阻态,可靠切断可能出现的工频续流,系统无扰动继续运行。



 关键优势与应用价值

   无间隙设计:省去了传统避雷器复杂的串联放电间隙,结构简化,动作速度极快(响应时间<100ns),保护特性更稳定可靠,不受外界环境影响。

   优异的非线性与通流能力:ZnO阀片单位面积通流容量大,残压低且平坦,保护水平优异,为现代紧凑型、高电压等级设备提供更可靠的绝缘配合裕度。

   强大的能量吸收能力:可耐受多重雷击或长持续时间操作过电压的严酷考验。

   自恢复与免维护:动作后无需更换元件,可承受多次冲击,运行维护成本低。

 结构与应用

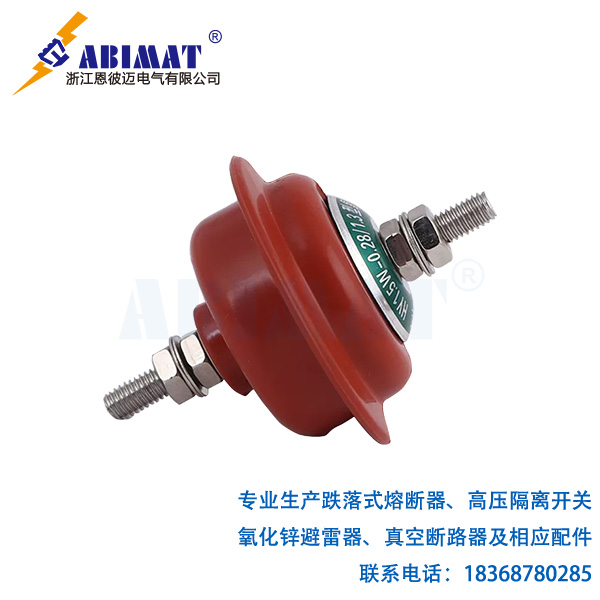

典型MOA由高性能ZnO电阻片作为阀芯,经科学配组后密封于高强度绝缘外套(瓷套或复合硅橡胶)内,内部常填充干燥剂或惰性气体确保长期稳定。广泛应用于:

   电力系统发、输、变、配各电压等级(从低压配电到超/特高压输电)

   变压器、电抗器、开关设备、GIS、电动机、电容器组等关键设备的进出线端

   变电站母线及线路终端



结语:

恩彼迈氧化锌避雷器凭借ZnO阀片革命性的非线性伏安特性,实现了过电压保护技术的飞跃。其无间隙、快速响应、优异限压能力和自恢复特性,成为现代电力系统不可或缺的“过电压智能卫士”,为电网的安全、稳定、高效运行提供了坚实保障。选择与应用时,需严格依据系统参数(如持续运行电压、标称放电电流、保护水平等)并遵循相关国家标准(如GB 11032)与国际标准(如IEC 60099-4)。
