跌落式熔断器保险丝(熔管)型号详解与应用指南

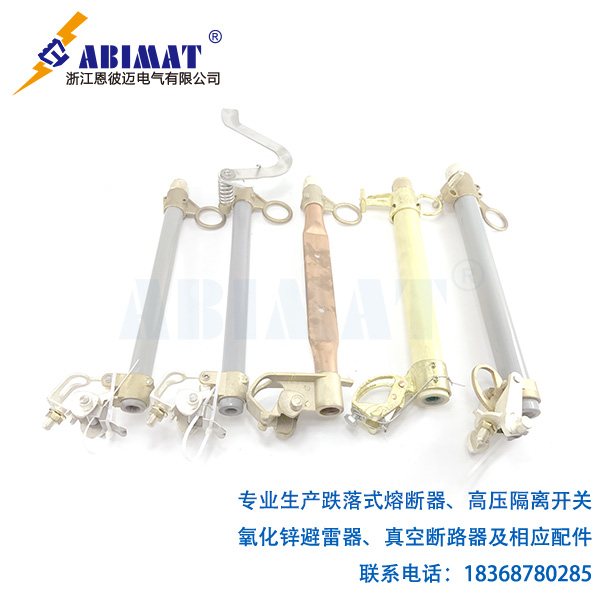

跌落式熔断器的核心保护元件是其内部可更换的熔管(俗称保险丝)。正确选择和识别熔管型号是确保熔断器可靠动作、保障线路和设备安全的关键。本文系统解析熔管型号的构成要素及选型要点。

一、 熔管型号的核心构成要素

恩彼迈熔管型号命名核心要素通用:

  1. 额定电压 (Un):

    • 表示熔管能安全分断电路的最高系统电压。

    • 常见等级: 10kV, 12kV, 15kV, 24kV, 36kV (国内配电以10kV/12kV最为普遍)。

    • 重要性: 必须 ≥ 系统运行电压。电压等级不足可能导致电弧无法可靠熄灭,引发事故。

  2. 额定电流 (In):

    • 表示熔管在长期正常工作条件下能承载的最大持续电流。

    • 常见范围: 1A, 2A, 3A, 5A, 6.3A, 10A, 12A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 100A, 125A, 150A, 175A, 200A 等。

    • 重要性: 依据被保护线路或设备的正常工作电流选择,需考虑负载特性(如电机启动电流)并留有一定裕度,通常取1.5-2倍计算负荷电流,避免误熔断。

  3. 额定开断容量/短路开断电流 (Isc):

    • 表示熔管能安全可靠切断的最大预期短路电流。

    • 常见等级: 6.3kA, 8kA, 12.5kA, 16kA, 20kA, 31.5kA, 40kA, 50kA 等(国内10kV系统常用12.5kA或16kA)。

    • 重要性: 至关重要! 必须 ≥ 安装点的最大预期短路电流。选型不足会导致熔管在短路时发生爆炸、喷射或无法熄弧,造成设备严重损毁甚至人身伤害。需查阅系统短路计算报告。

  4. 结构类型/安装方式:

    • 表示熔管与熔断器底座(鸭嘴)的配合方式及外形尺寸。

    • 常见类型:

      • K型 (喷射式): 最常用。熔体熔断时,产气材料产生高压气体纵向喷射电弧,加速灭弧。尾线(钮扣)需拉紧。

      • T型 (限流式): 熔体结构特殊,能在短路电流第一个半波峰值前快速熔断,限制短路电流峰值和能量。通常开断能力更强。

      • H型 (重合闸式 ): 内置可多次动作的重合机构(非主流)。

    • 重要性: 必须与所配跌落式熔断器底座型号完全匹配!不同结构类型的熔管通常不能互换。

  5. 其他可能包含的信息:

    • 标准代号: 如 GB/T 15166 (国标), IEC 60282-1 (国际电工委员会)。

    • 适用熔断器型号: 如 RW3, RW7, RW10, RW11, PRWG 等。

    • 熔体特性: 有时会标注时间-电流特性类型(如“K”快动作,“T”慢动作 - 需注意此“K/T”与结构类型的“K/T”不同),但通常由额定电流间接反映。

    • 长度/尺寸: 确保物理安装兼容性。

二、 典型型号示例解析

  • 示例1: RW10-10F(W)/100A-12.5KA

    • RW10: 适用于RW10型跌落式熔断器。

    • 10: 额定电压10kV。

    • F(W): 结构类型(F代表喷射式,W代表防污型)。

    • 100A: 额定电流100A。

    • 12.5KA: 额定短路开断电流12.5kA。

  • 示例2: K-12/50-16

    • K: K型(喷射式)结构。

    • 12: 额定电压12kV。

    • 50: 额定电流50A。

    • 16: 额定短路开断电流16kA。

  • 示例3: 12T100E (常见欧美型号风格)

    • 12: 额定电压12kV。

    • T: T型(限流式)结构。

    • 100: 额定电流100A。

    • E: 代表开断等级或时间特性。

三、 熔管选型核心原则与步骤

  1. 匹配系统电压 (Un): ≥ 线路额定电压。

  2. 匹配安装点短路电流 (Isc):  系统最大预期短路电流(核心安全参数!)。

  3. 匹配负荷电流 (In): 按1.5-2倍计算负荷电流选择,考虑启动电流和过载能力。

  4. 匹配熔断器底座类型: 确认熔管结构(K/T)和尺寸与现有熔断器兼容。

  5. 考虑环境因素: 污秽地区选防污型(W),高海拔地区注意降容。

  6. 参考保护配合: 与上级/下级保护装置(如变电站断路器、下级熔断器)的时间-电流特性应有选择性(配合级差)。

四、 选型错误与劣质熔管的严重后果

  • 开断容量不足: 短路时熔管爆炸、起火、电弧持续燃烧,导致设备烧毁、线路跳闸扩大停电范围,严重威胁人身安全。

  • 额定电流过大: 过载或小短路电流时无法及时熔断,导致被保护设备(如变压器、线路)过热损坏。

  • 额定电流过小: 正常负荷波动下频繁误熔断,影响供电可靠性。

  • 电压等级不符: 灭弧能力不足,易发生重燃或相间闪络。

  • 结构不匹配: 无法可靠安装或接触不良,导致过热、熔管跌落或接触电阻增大引发事故。

  • 劣质熔管: 材料不合格、工艺粗糙,参数虚标,灭弧性能差,是重大安全隐患。

五、 重要注意事项

  • 严禁以铜丝、铝丝等导线代替标准熔管! 这是极其危险的行为,完全失去保护作用。

  • 使用原厂或认证合格产品: 确保参数真实可靠,性能符合标准。

  • 核对新旧熔管一致性: 更换时必须确保型号参数完全相同。

  • 记录与台账: 建立清晰的设备台账,记录各熔断器安装点的熔管型号、更换日期。

  • 定期检查: 巡视检查熔管有无裂纹、污秽、烧伤痕迹、膨胀变形。

总结:

跌落式熔断器熔管的型号是其性能和安全性的核心编码。“电压是基础,开断是生命,电流需匹配,结构要对应” 是选型铁律。深入理解型号中各参数的意义,严格依据系统条件(电压、短路电流、负荷电流)和熔断器本体要求进行精准选型,并杜绝使用不合格产品,是保障配电网安全稳定运行的基石。每一次熔管的选择与更换,都承载着对设备与人身安全的重大责任。
