一、产品定位与核心功能

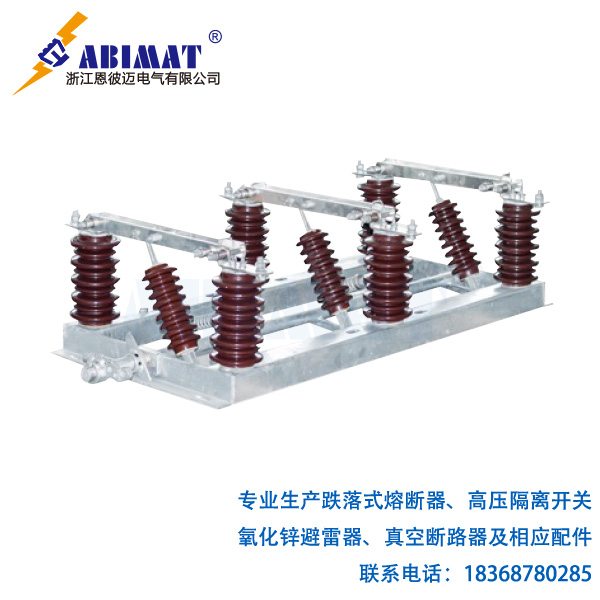

GW9系列户外高压隔离开关是专为户外12kV配电网络设计的单极结构高压隔离开关，用于在有电压无负载条件下分合电路，实现电气设备检修时的安全隔离。其主要功能包括：
- 电气隔离：为高压母线、断路器等设备检修提供可见断点，确保运维安全。
- 微小电流开合：可分合空载短电缆的容性电流或变压器励磁电流等（一般≤2A），但严禁带负荷操作。
- 环境适应性：覆盖常规至重污秽地区，防污型（GW9W）可有效解决“污闪”问题。
二、结构与技术特性
- 机械结构设计
单极模块化组件：每相由底架、支柱绝缘体、闸刀、触头及自锁装置构成。
闸刀系统：双刀片结构搭配压缩弹簧，通过侧面螺丝调节接触压力（标准压力≥120N），确保低接触电阻（≤150μΩ）。
自锁装置：闸刀顶端设固定拉钩，合闸后自动闭锁，防止因自重或电动力误分闸。
操作方式：依赖绝缘钩棒（令克棒）远程手动分合闸，无电动机构。
- 绝缘与材料工艺
支柱绝缘子：
普通型：瓷质绝缘子，爬电距离≥300mm（0级污秽）。
防污型（GW9W）：硅橡胶复合绝缘或大伞裙设计，爬电距离≥380mm（Ⅱ级污秽），适应盐雾、化工污染环境。
导电部件：触头镀银处理（厚度≥20μm），刀片采用高导紫铜，导电率≥85%IACS，降低发热损耗。
- 关键性能参数
| 项目 | 参数 |
|---|---|
| 额定电压 | 10kV/12kV/15kV/24kV |
| 额定电流 | 200A/400A/630A/1250A |
| 工频耐压（1min） | 对地42kV，断口48kV（10kV级） |
| 雷电冲击耐压 | 对地75kV，断口85kV |
| 热稳定电流（4s） | 12.5kA（400A型） |
| 动稳定电流（峰值） | 31.5kA（400A型） |
| 机械寿命 | ≥2000次 |
三、环境适应性与安装规范
- 极端工况适配
温度范围：40℃（高寒型）至+40℃，满足东北、西北严寒地区需求。
抗力学应力：抗风压700Pa（风速34m/s）、覆冰≤10mm、地震烈度8度。
海拔扩展：标准型适用≤1000m，特殊设计可扩展至4000m（需加强绝缘）。
- 安装要点
典型方式：以倒装为主（占90%应用），动触头朝下；也可垂直/倾斜安装。
接线规则：进线接静触头侧，出线接动触头侧；相间距≥0.5m防短路。
基础固定：M12螺栓锚固于横担，水平误差≤2mm/m，确保操作时底座无松动。
四、防污型设计与特殊应用
GW9W系列针对重污秽区域（如沿海、工业区）优化：
绝缘强化：硅橡胶涂层绝缘子爬电比距≥31mm/kV，污闪电压提升40%。
密封结构：自润滑轴承+不锈钢轴销，阻断污秽侵入，减少维护频次。
> 案例：2024年国网盐城供电公司在化工区变电站改造中采用GW912W/630A，投运后未发生污闪故障。
五、运维与故障预防
- 操作禁令：
分闸时若拉弧，需立即合回；完全断开后禁止强合。
必须通过绝缘钩棒操作，严禁直接手动分合！
- 定期维护：
年度检查：清洁触头氧化层，测量回路电阻（阈值≤200μΩ）；
机械部件：转动部位涂工业凡士林，检查弹簧压力与自锁装置可靠性。
- 典型故障对策：
触头过热：多因弹簧压力不足或镀层磨损，需更换触指并调节螺丝；
分合闸卡滞：常见于高湿环境，需清理轴承并更换密封套。
六、技术演进趋势
- 智能化升级：
触臂集成无线测温传感器（国网专利CN202310456789A），实时监控热点温度。
- 材料创新：
环氧树脂绝缘子替代瓷质材料，重量减轻30%，抗冲击性提升。
- 新能源适配：
研发高机械寿命版本（目标≥5000次），支撑光伏电站频繁切改需求。
总结
恩彼迈GW9系列以结构简单、成本低廉、维护便捷成为10kV配网主流隔离开关。其防污型设计破解了潮湿沿海地区的绝缘难题，而未来智能化与高寿命升级将进一步巩固其在农网改造和新能源接入中的核心地位。
