一、型号编制规则

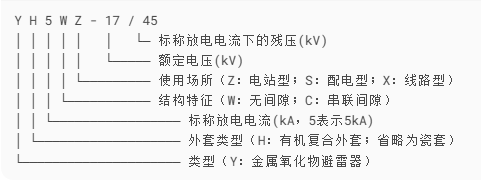

氧化锌避雷器（MOA）型号由结构特征、使用场所、电气参数等核心字段构成，标准格式如下：
附加代号：
W：防污型（爬电距离增大）
G：高原型（海拔＞2000m适用）。
二、核心电气参数解析
- 额定电压（Ur）
定义：避雷器可承受的暂态工频过电压有效值（如HY5WZ17/45中Ur=17kV）。
选型要求：需高于系统最大工作电压，且满足接地故障时非故障相电压升高（如110kV系统中性点避雷器YH1.5W72/186的Ur=72kV）。
- 持续运行电压（Uc）
定义：长期施加的最大工频电压有效值（如HY3W0.5/2.6的Uc=0.42kV）。
标准：Uc ≥ 系统最高相电压×1.25（例：10kV系统需≥12.5kV）。
- 直流参考电压（U1mA）
定义：通过1mA直流电流时端子间电压，反映阀片启动阈值。
劣化判据：实测值较初始值偏差＞±5%需更换（如HY1.5W72/186的U1mA≥103kV）。
- 泄漏电流（0.75U1mA下）
标准：新装避雷器要求≤30μA（如HY3W0.5/2.6）。
受潮预警：＞100μA表明阀片受潮或老化。
- 残压（Ures）
定义：标称放电电流（8/20μs波形）下的限制电压峰值。
绝缘配合关键：需低于被保护设备绝缘水平（BIL）的85%（如HY5WZ17/45的Ures≤45kV）。
三、典型型号参数对照表
型号 | 额定电压(kV) | 持续运行电压(kV) | 标称放电电流(kA) | 残压(kV) | 应用场景 |
HY5WZ-17/45 | 17 | 13.6 | 5 | ≤45 | 35kV电站保护 |
YH1.5W-72/186 | 72 | 58 | 1.5 | ≤186 | 110kV中性点 |
HY3W-0.5/2.6 | 0.5 | 0.42 | 3 | ≤2.6 | 低压配电系统 |
HY1.5WS2-0.3/1.3 | 0.3 | 0.24 | 1.5 | ≤1.3 | 电子设备保护 |
四、选型技术要点
- 按系统电压匹配
6~10kV配电系统：选HY5WS17/50（Ur=17kV）；
110kV中性点：选YH1.5W72/186（Ur=72kV）。
- 特殊环境适配
高海拔：选用“G”型（如HY5WZ17/45G），增强外绝缘；
重污秽：选用“W”型（爬电比距≥25mm/kV）。
- 试验与维护
定期检测U1mA及0.75U1mA泄漏电流，年变化率＞3%预警；
复合外套需检查憎水性（接触角＜90°时需更换）。
结语：
恩彼迈氧化锌避雷器型号参数是其防护性能的核心密码，选型需严格匹配系统电压、中性点接地方式及环境条件。遵循 “额定电压定耐压、残压定保护水平、泄漏电流定状态” 原则（依据GB/T 110322020），可确保过电压防护的有效性与设备绝缘安全。随着智能电网发展，集成泄漏电流监测的避雷器（如带遥信端子型号）正成为状态检修的新方向。
