氧化锌避雷器结构解析:构筑电力系统的精密防线

氧化锌避雷器(Metal Oxide Arrester, MOA)因其优异的非线性伏安特性和强大的能量吸收能力,已成为现代电力系统过电压保护的核心设备。其结构设计精密、层次分明,每一部分都直接影响着设备的保护性能、运行可靠性和使用寿命。以下是其核心结构解析:

 一、核心元件:氧化锌电阻片(阀片)

   材质与特性: 以高纯度氧化锌(ZnO)为主体,掺杂多种微量金属氧化物(如Bi₂O₃、Co₂O₃、MnO₂等),经高温烧结而成。其核心在于具有极强的非线性伏安特性:

       低电场区(运行电压下): 呈现极高电阻(兆欧级),仅通过微安级的泄漏电流,损耗极小。

       高电场区(过电压冲击下): 电阻急剧下降(毫欧级),瞬间泄放巨大的冲击电流,将过电压限制在设备安全水平内。

       响应速度极快(纳秒级)。

   结构形式:

       圆饼状: 最常见形态,直径和厚度根据电压等级、通流容量设计。

       多柱并联: 特高压、大容量场合,多柱阀片并联安装以满足能量吸收要求。

       环状/特殊形状: 用于特定空间限制或特殊设计的避雷器。

 二、阀片组与电气连接

    串联堆叠: 多个阀片根据避雷器的额定电压、保护水平(残压)要求,沿轴向紧密串联堆叠构成芯体。串联片数决定了避雷器的整体电压耐受能力。

   电气连接: 阀片之间、阀片组与端盖(电极)之间通过高导电性、高强度的金属连接件(如铝垫片、弹簧压接结构) 实现低阻、可靠的电气连接,确保冲击电流的顺畅导通。

   均压设计:

       内部均压环/均压罩: 在特高压避雷器或阀片柱高度较大时,常在阀片柱周围设置金属均压环/罩,优化轴向电场分布,防止局部电场集中导致阀片老化加速或闪络。

       阀片性能筛选: 严格筛选电性能(如参考电压、泄漏电流)一致的阀片进行串联,保证电压分布的均匀性。

三、绝缘外套系统

  • 功能: 提供主绝缘,隔离高压端与接地端;保护内部阀片免受环境(湿气、污秽、紫外线、化学腐蚀、机械损伤)侵害。

  • 主要类型:

    1. 瓷外套:

      • 优点: 机械强度高、耐老化、耐候性好、防火性能优。

      • 缺点: 笨重、易脆断、内壁易结露、需要压力释放装置。

      • 结构: 多个瓷套通过水泥胶合剂或机械卡装连接。内腔填充干燥气体(如N₂、SF₆)或密封胶。

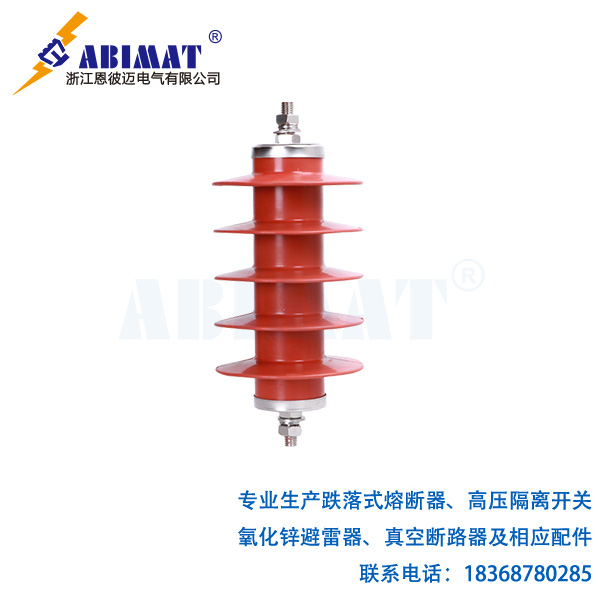

    2. 复合外套(硅橡胶):

      • 优点: 重量轻、韧性好(防爆防裂)、憎水性强(耐污闪性能优异)、生产工艺简单、无需压力释放装置。

      • 缺点: 长期老化性能需关注,机械强度略低于瓷套。

      • 结构: 通常由玻璃纤维增强树脂芯棒(FRP) 提供机械支撑,外层模压或注射高温硫化硅橡胶(HTV)。硅橡胶伞裙提供爬电距离并增强憎水性。

四、密封系统(瓷外套避雷器关键)

  • 重要性: 防止外部湿气、空气渗入导致阀片受潮劣化,防止内部填充气体泄漏。

  • 多层密封: 通常采用多道、不同材质的密封结构(如O型橡胶圈、密封胶、金属焊接/钎焊)密封端盖与瓷套、瓷套与瓷套之间的连接处。密封材料需具备优异的耐候性、耐温性和长期稳定性。

  • 防爆装置(瓷外套必备):

    • 功能: 当内部故障(如阀片严重劣化击穿)产生高压力时,可靠动作泄压,防止瓷套爆炸。

    • 结构: 通常为金属薄片(破裂片)或带弹簧的阀门结构,安装在端盖或侧面。动作压力需精确设计。

五、压力释放装置(瓷外套避雷器)

  • 功能: 是防爆装置的延伸,在防爆装置动作后,引导高温高压气体安全定向喷出,避免伤及周围设备或人员。

  • 结构: 与防爆口相连的导气通道和喷口,方向通常设计为向下或安全侧。

六、金属附件

  • 上/下端盖(法兰): 连接高压导线和接地线,同时作为外壳的密封端板。材质多为高强度铝合金或铜合金。

  • 安装底座: 提供与支架或构架的固定连接,需承受避雷器自重、风荷载、地震力等机械负荷。

  • 均压环(外部): 安装在特高压避雷器顶部,优化避雷器本体与导线连接处的电场分布,防止电晕放电。

七、监测装置(可选)

  • 泄漏电流监测器(在线或带电测试口): 提供接口或内置传感器,便于在不拆卸情况下测量运行中的全电流或阻性电流,评估阀片状态。

  • 动作计数器: 记录避雷器承受过电压冲击的次数。

  • 脱离器: 故障时自动断开避雷器与系统的电气连接(通常用于配电系统MOA)。

结构特点总结

  1. 核心非线性: 阀片的非线性特性是MOA保护功能的基础。

  2. 紧凑高效: 无串联间隙设计,结构紧凑,保护性能优异。

  3. 多重防护: 绝缘外套、密封系统、防爆装置(瓷套)共同保障内部阀片在严苛环境下长期可靠运行。

  4. 材料科学结晶: 高性能阀片配方、优异的绝缘与密封材料是结构可靠性的关键。

  5. 电压等级适应性: 通过增减阀片数量、调整外套尺寸和伞裙结构,可覆盖从低压配电到特高压输电的所有电压等级。



结语

恩彼迈氧化锌避雷器的结构是材料科学、电气工程和精密制造的完美结合。从微观的阀片晶界到宏观的绝缘外套与防爆系统,每一部分都经过精心设计与验证,共同构筑起电力设备抵御过电压冲击的坚固屏障。深入理解其结构,对于避雷器的选型、安装、运行维护及状态评估都至关重要。

氧化锌避雷器(瓷套式 vs. 复合式)主要结构对比

结构部件

瓷外套避雷器

复合外套避雷器

功能与说明

外套材料

电工陶瓷

高温硫化硅橡胶 (HTV) + 玻璃钢芯棒 (FRP)

主绝缘,环境防护

核心

氧化锌电阻片 (阀片) 串联柱

氧化锌电阻片 (阀片) 串联柱

非线性保护特性来源

内部填充

干燥气体 (N₂, SF₆) 或绝缘胶

通常为固体封装或微正压干燥气体

绝缘、防潮、导热

密封系统

极其关键,多道复杂密封 (胶、圈、焊)

相对简化,模压/注射成型一体性好

防止潮气侵入,保持内部环境

防爆装置

必备 (金属薄片/阀门)

通常不需要 (外套具有韧性,可泄压防爆)

内部故障时泄压防瓷套爆炸

压力释放装置

必备 (与防爆装置配合)

定向排放故障产生的高压气体

均压系统

内部均压环/罩 (特高压/高柱),外部均压环

内部均压设计 (必要时),外部均压环

优化轴向/径向电场分布,防局部放电

附件

金属端盖、安装底座、在线监测接口等

金属端盖、安装底座、在线监测接口等

电气连接、机械固定、状态监测

主要优势

机械强度高、耐老化、防火优

重量轻、防爆、耐污闪(憎水性)、抗震性好、免维护



主要关注点

密封失效、瓷套脆断、内结露

硅橡胶长期老化性能、芯棒蠕变
